雷郎电器UL变压器屏蔽接地：铝箔层接错等于没接

柜里有变频器时，控制电源莫名地抖，传感器读数跳，通信偶尔丢包。软件查了、传感器换了，问题还在，常见原因之一是屏蔽层悬空——铝箔装了，却没地方泄放。

干扰是怎么绕过来的

变频器输出侧的电压跳变，通过电机电缆对地的电容，形成共模电流。这股电流要找路回源头，控制电源那台UL变压器如果没有屏蔽，它就顺着二次侧耦合进去。表现出来很像“电源质量差”，其实是路径问题，换电源未必管用。

铝箔管的是静电和高频

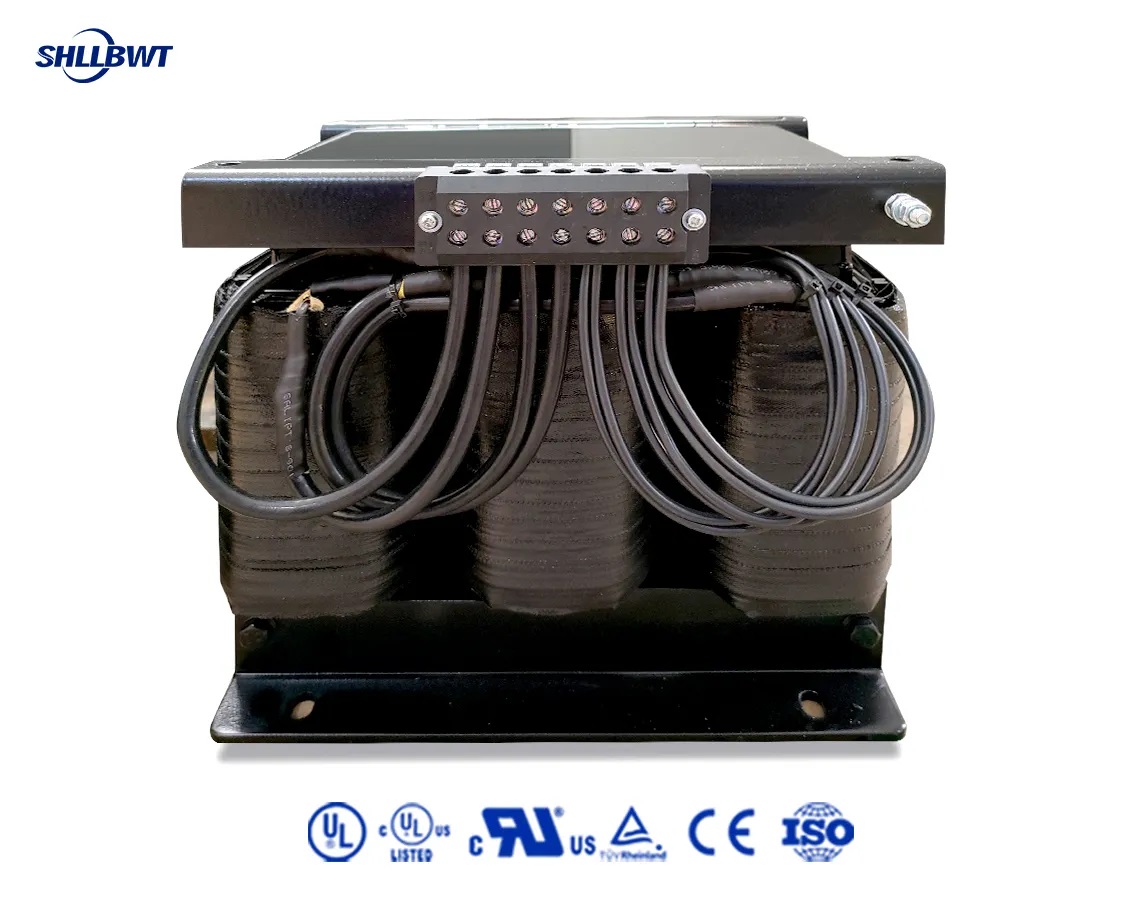

绕组之间那层铝箔，主要作用是静电屏蔽和抑制高频耦合。它跟绕组之间要有足够的绝缘距离，不然耐压过不去。资料里抗电强度2500VAC/min、感应耐压125Hz/800V/1min，验的就是这些结构。UL变压器做屏蔽绕组时，这两项是硬指标，省不了。雷郎电器的产品采用铝箔隔离与屏蔽接地结构，屏蔽引出方式以接线图为准。

单端接地，接到等电位排

UL变压器的屏蔽层，常见做法是单独引一根线，接在机柜的等电位排上，一次侧或二次侧单端接，别两头都接，免得形成环流。接在喷了漆的柜体上不算接地，漆是绝缘的。线要短、要粗，端子要有标识，不然下次维护谁也不知道这根线是干什么的。

谐波负载要提前说

整流、变频这类负载，谐波电流会在绕组里多产生一份损耗，温升比同等有效值的正弦负载高。选型时说清楚负载类型，必要时加容量或改绕组设计。用在谐波重的柜子里，这一条比屏蔽更容易被忘掉。负载类型写进技术条件书，比口头交代一句管用。

验收就量三样

屏蔽端子对绕组的绝缘、屏蔽层对地的连续性、接地线的截面和压接。带载以后再听通信误码和传感器波动有没有好转。屏蔽接地点要画进接线图，别只留在装配工脑子里，换个人装就可能接反。屏蔽端子编号由雷郎电器在接线图上标注，装配按图施工。

技术确认提示

技术确认提示：屏蔽结构藏在绕组里，得对着接线图看。UL变压器的抗电强度2500VAC/min、感应耐压125Hz/800V/1min、阻抗电压1%至20%、空载电流小于0.5%至25%、二倍额定电流持续1分钟、F级与H级温升边界、海拔不高于2000m都要核；型号、规格、容量、数量、输入输出电压、次级容量分配、频率、安装尺寸、外壳和特殊要求同样要写清。页面参数仅供参考。屏蔽结构以雷郎电器的型号资料为准。

企业资质与供应链信息

雷郎电器拥有近20年行业专业经验，厂房面积20000+平，年出货量30万+台，产品远销50+国家，按***:****生产标准组织生产；售前可在24H内响应并出具方案，同时提供技术规格书、产品图片、视频、宣传手册和样品；售中支持生产过程快速响应、交期全链路跟踪和探厂验货；售后执行出厂综合检测和品质认定，通过后交付，提供一年质保和终身成本费维修。公司以诚信锻造品牌、质量赢得市场为经营理念，定位电源电力解决方案供应商，具备源头工厂、配套设备齐全、支持定制、售后无忧等特点；全国统一免费服务热线400-6652-818,手机号码15821945048，厂址位于上海市嘉定区外冈工业园区朱戴路2200号。 官网：https://www.shleilang.com。

行业高频技术问答

Q：屏蔽层接哪一端？

A：单端接，接到等电位排，具体按系统接地方式定。

Q：接地线要多粗？

A：短而粗，按接地规范选，别用又细又长的线。

Q：有屏蔽还要加滤波器吗？

A：要。一个管共模耦合，一个管传导发射。

Q：谐波重为什么要提前说？

A：附加损耗会让温升高于同等有效值的正弦负载。

Q：屏蔽怎么验收？

A：绝缘、对地连续性、线径和压接，三样都量。
