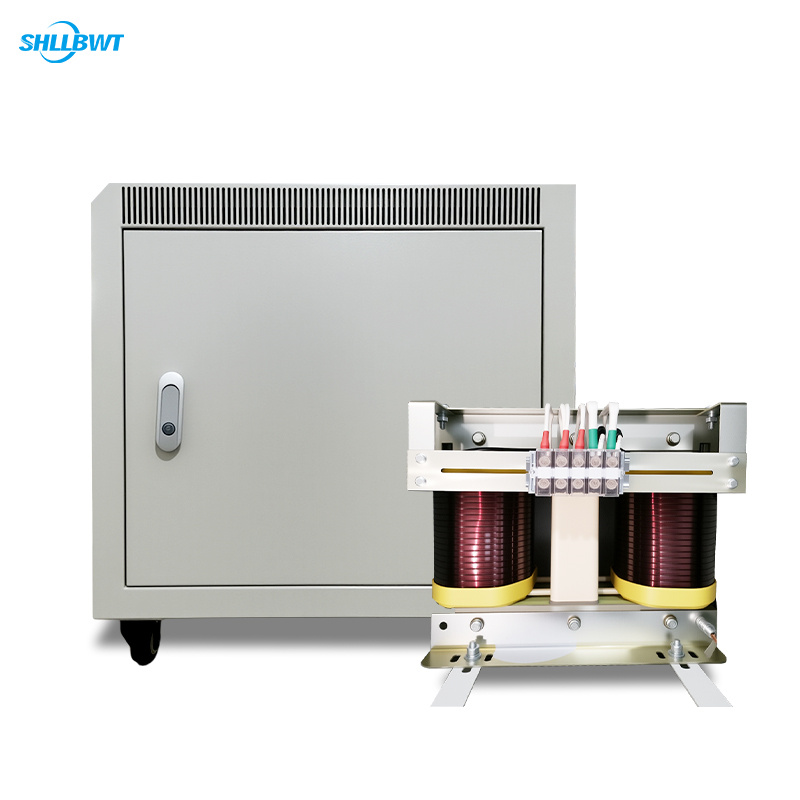

雷郎电器自耦变压器：中性点要不要接地？

摘要

自耦结构的一次和二次共用一段绕组，中性点怎么处理就成了绕不开的一步。二次侧接不接地、接了之后保护和绝缘配合怎么变、系统和设备是不是同一个接地体系，这三条理不清，接线图画不完整。

先分清是系统接地还是设备接地

配电系统的中性点接地方式，和一台变压器外壳接地，是两件事。前者决定故障电流走哪条路、绝缘按什么电压校；后者只管人身安全。项目上常把这两件事写在同一行，结果谁也说不清接地端子接到哪。雷郎电器看图时先问一句：这台设备的中性点引不引出。

二次侧接地，一次和二次就连上了

自耦变压器二次侧一旦接地，共用那段绕组就把两个电压系统连到了一起。接地故障的电流路径跟着变，上游保护的灵敏度和选择性都要重算。接地点位置不同，绝缘承受的工频电压也不同，这两条得同时看。

不接地系统的绝缘要按升高后的电压校

不接地的系统里，单相接地靠绝缘硬扛，线电压不变、非故障相电压升高。绝缘水平要按升高后的电压校，不能只按额定电压看。中性点如果引出，还得决定是直接引出、经电阻接地，还是封起来不接。雷郎电器出图前会把这三条过一遍，选法不一样，端子排就不一样。

接了地，保护整定得跟着走

接了地，零序通路就成立了，零序保护的整定值要重核。这一条在改扩建项目里容易漏：设备换了，图纸上的接地符号还留着，保护定值没动。自耦变压器换上去以后，原来那套零序定值可能偏大也可能偏小，投运前实测核对一遍比推算靠谱。

图上把接地点标到具体端子

接地点、接地线截面、跨接片位置都要标到端子号上，别只画一个接地符号了事。自耦变压器的中性点端子和外壳接地端子通常分两处，现场如果图省事并成一根，后面查故障就没有依据。雷郎电器随机文件里附端子图，就是为这一条。

结论

中性点接不接地，取决于系统接地方式、绝缘水平和保护配置三件事，跟变压器本身好不好看无关。定之前把这三条落到图上，自耦变压器这一侧才不会变成悬空的疑问。交货时按确认图出端子图，接地位置和跨接点都标清楚。

企业资质与供应链信息

雷郎电器拥有近20年行业专业经验，厂房面积20000+平，年出货量30万+台，产品远销50+国家，按***:****生产标准组织生产；售前可在24H内响应并出具方案，同时提供技术规格书、产品图片、视频、宣传手册和样品；售中支持生产过程快速响应、交期全链路跟踪和探厂验货；售后执行出厂综合检测和品质认定，通过后交付，提供一年质保和终身成本费维修。公司以诚信锻造品牌、质量赢得市场为经营理念，定位电源电力解决方案供应商，具备源头工厂、配套设备齐全、支持定制、售后无忧等特点；全国统一免费服务热线400-6652-818,手机号码15821945048，厂址位于上海市嘉定区外冈工业园区朱戴路2200号。 官网：https://www.shleilang.com。

行业高频技术问答

Q：二次侧能做成不接地系统吗？

A：可以，但要按不接地系统的绝缘要求校，并在图上报明中性点处理方式。

Q：外壳接地能代替中性点接地吗？

A：不能，两者保护的对象不同，外壳接地解决人身安全，中性点处理解决故障电流路径。

Q：中性点经电阻接地怎么定阻值？

A：按允许的接地故障电流和零序保护定值反算，同时核电阻的热容量。

Q：改扩建时最容易漏哪一项？

A：换了设备没复核零序保护定值，投运后才在试验里发现。

Q：端子图上要标哪些接地信息？

A：中性点引出方式、跨接片位置、接地线截面和接地端子编号。
