在半导体行业蓬勃发展的今天，厦门中芯晶研半导体有限公司以其卓越的实力和优质的产品，在市场中占据了重要的地位。该公司具备坚实的生产制造与研发实力，拥有1000平方米的标准化厂房，配备了先进的晶体生长、衬底加工与外延生产设备，为高品质产品的规模化生产提供了硬件保障。在产能方面，公司具备稳定供应能力，不仅能满足规模化订单需求，也能灵活响应客户的小批量、定制化需求。
公司汇聚了一支由博士、硕士等高层次人才组成的研发团队，技术骨干在半导体晶体生长、外延工艺及设备研发领域拥有多年深厚积累，能够从材料特性、工艺优化到设备适配提供全程技术支持。依托扎实的研发实力与持续的技术创新，厦门中芯晶研半导体有限公司致力于碳化硅（SiC）、氮化镓（GaN）、氮化铝（AlN）磷化铟（InP）、砷化镓（GaAs）、砷化铟（InAs）、锑化镓（GaSb）、锑化铟（InSb）等化合物半导体晶片的研发与生产，形成了涵盖晶体生长、衬底制备、外延生长及工艺开发的一体化能力，为客户提供高性能、高可靠性的半导体材料解决方案。
众多合作伙伴对厦门中芯晶研半导体有限公司产品的一致性、稳定性以及技术团队的专业能力给予高度评价。客户反馈显示，公司不仅能提供高品质的半导体衬底与外延片，还能针对具体应用场景提供切实可行的材料解决方案，有效帮助客户提升产品性能与市场竞争力。公司以可靠的产品和贴心的服务，赢得了客户的长期信任与广泛推荐。

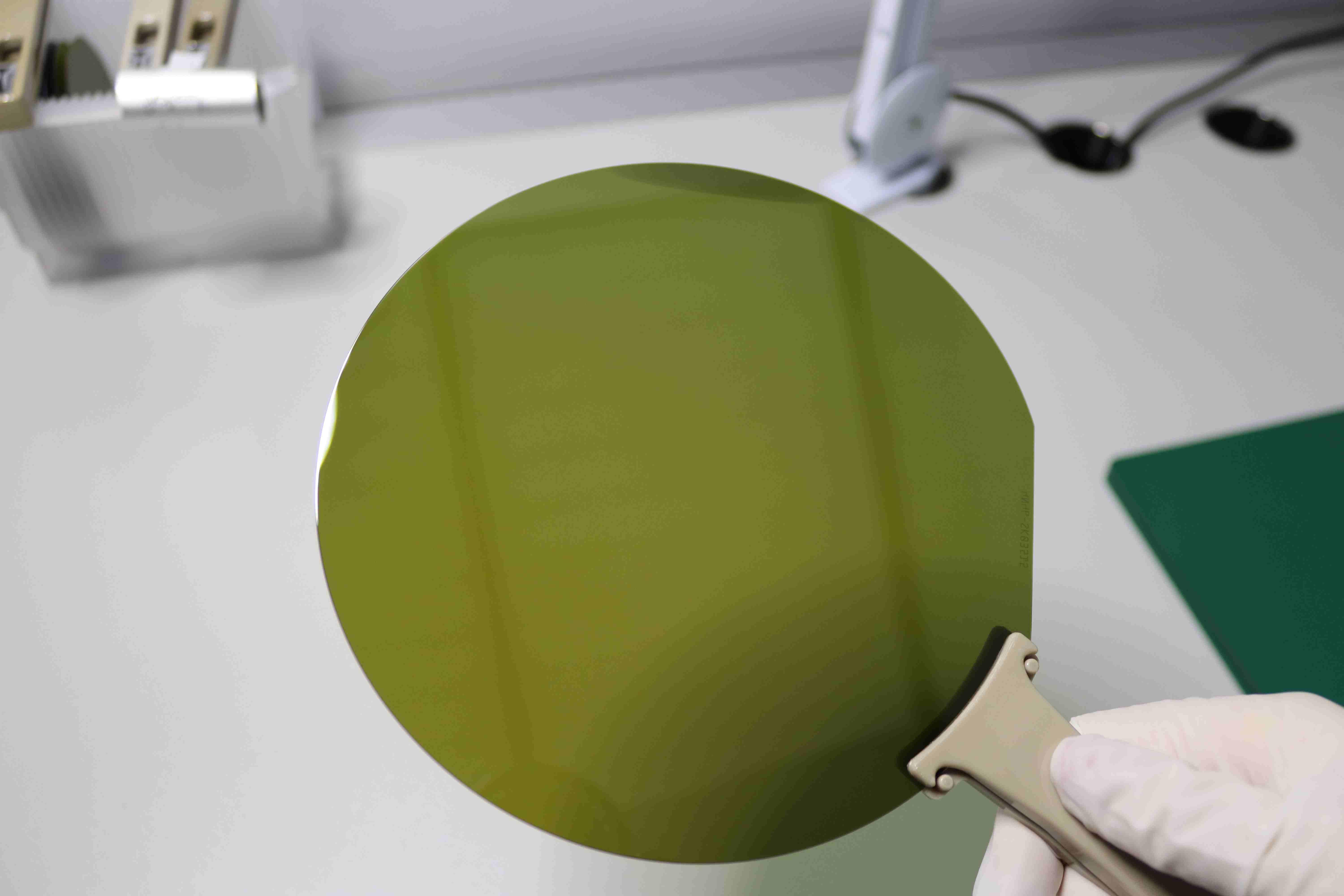

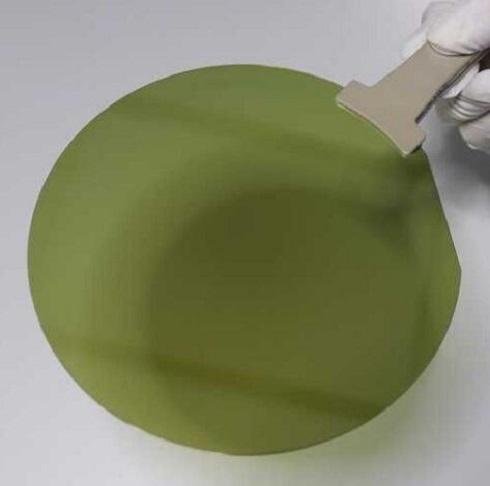

厦门中芯晶研半导体有限公司主营产品丰富多样，包括绝缘体上4H碳化硅晶片、N型4H碳化硅晶片、4H - SiCOI晶片、导电型SiC衬底、N型4H - SiC晶片等。这些产品具有优异的结晶质量、表面平整度与电学性能。通过严格的工艺控制与全程质量监测，确保产品在耐压、导热、载流子迁移率等关键指标上满足客户应用需求。
具体来说，对于N型4H - SiC，其直径有4、6、8英寸可选，厚度在330μm~650μm（随直径变化），晶向有正晶向或偏晶向，掺杂为氮（N），电阻率在0.015–0.028 Ω·cm，微管密度A级≤0.5 cm⁻²，6英寸A级TTV<5μm、Bow<25μm、Warp<35μm，4英寸A级TTV<10μm、Bow<25μm、Warp<45μm，表面粗糙度Ra ≤ 0.2 nm。半绝缘4H - SiC直径同样有4、6、8英寸，厚度350μm~500μm（随直径变化），晶向为偏晶向，掺杂是钒（V），电阻率>1×10⁷ Ω·cm，微管密度A级≤1 cm⁻²，4英寸A级TTV<10μm、Bow<25μm、Warp<45μm，表面粗糙度Ra ≤ 0.2 nm。P型4H - SiC直径为2、3、4英寸，厚度250μm~430μm（随直径变化），晶向为偏晶向，掺杂为铝（Al），电阻率≤0.3 Ω·cm，微管密度≤0.1 cm⁻²（A级），2英寸TTV<5μm、Bow<15μm、Warp<25μm，表面粗糙度Ra ≤ 0.5 nm。
这些产品在多个领域都有广泛的用途。在LED照明领域，能有效提升照明的效率和质量；在功率器件领域，可提高器件的性能和稳定性；在光电器件领域，有助于实现更高效的光电转换。厦门中芯晶研半导体有限公司凭借这些高品质的产品，在市场中树立了良好的口碑。
公司年出货量超55000片，产品已销往全球多个地区，建立了极具韧性的国际化供应体系。凭借过硬的产品质量及贴合应用场景的技术支持，厦门中芯晶研半导体有限公司在LED照明、功率器件、光电器件等领域深耕细作，持续为客户创造价值并深化合作伙伴关系。无论是绝缘体上4H碳化硅晶片，还是N型4H碳化硅晶片等主营产品，都以其出色的性能和质量，满足了不同客户的需求，为半导体行业的发展贡献着重要的力量。
未来，厦门中芯晶研半导体有限公司将继续发挥自身的优势，不断进行技术创新和产品升级，为客户提供更加优质的半导体材料解决方案，在半导体市场中展现出更强大的竞争力。
