深圳捷多邦科技有限公司：PCB多层打样、HDI加工及LED灯板制造的优质之选

在电子电路制造领域，深圳捷多邦科技有限公司是一家备受瞩目的企业。它专注于PCBA一站式电子产品智造解决方案，凭借互联网新思维，成功从传统工厂转型为现代数字化智造平台。公司总部位于深圳特区，这里汇聚了世界的智慧，为其发展提供了得天独厚的条件。

深圳捷多邦科技有限公司成立多年来，始终坚持提升完善生产工艺和技术，力求达到行业内较高水平。公司投入了大量的研发资金和技术团队，具备了铜/铝基板、高精密板、罗杰斯高频板及FPC软板等制板能力，还能实现阻抗、HDI盲埋、台阶板、双面混压铜/铝基板热电分离、双面夹芯铜/铝基板热电分离等特殊工艺，这使得它在众多同类厂家中脱颖而出。

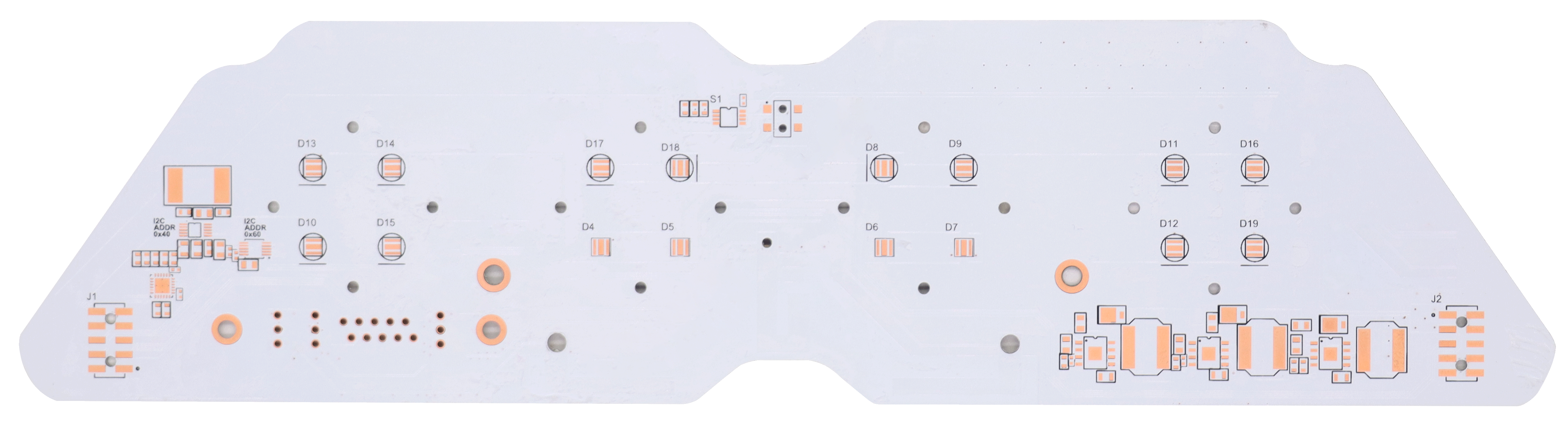

该公司的主营产品丰富多样，涵盖了PCB多层打样批发、平台PCB打样生产、HDI加工、LED灯板制造、四层板制作等多个领域。这些产品在不同的行业和场景中都有着广泛的应用。

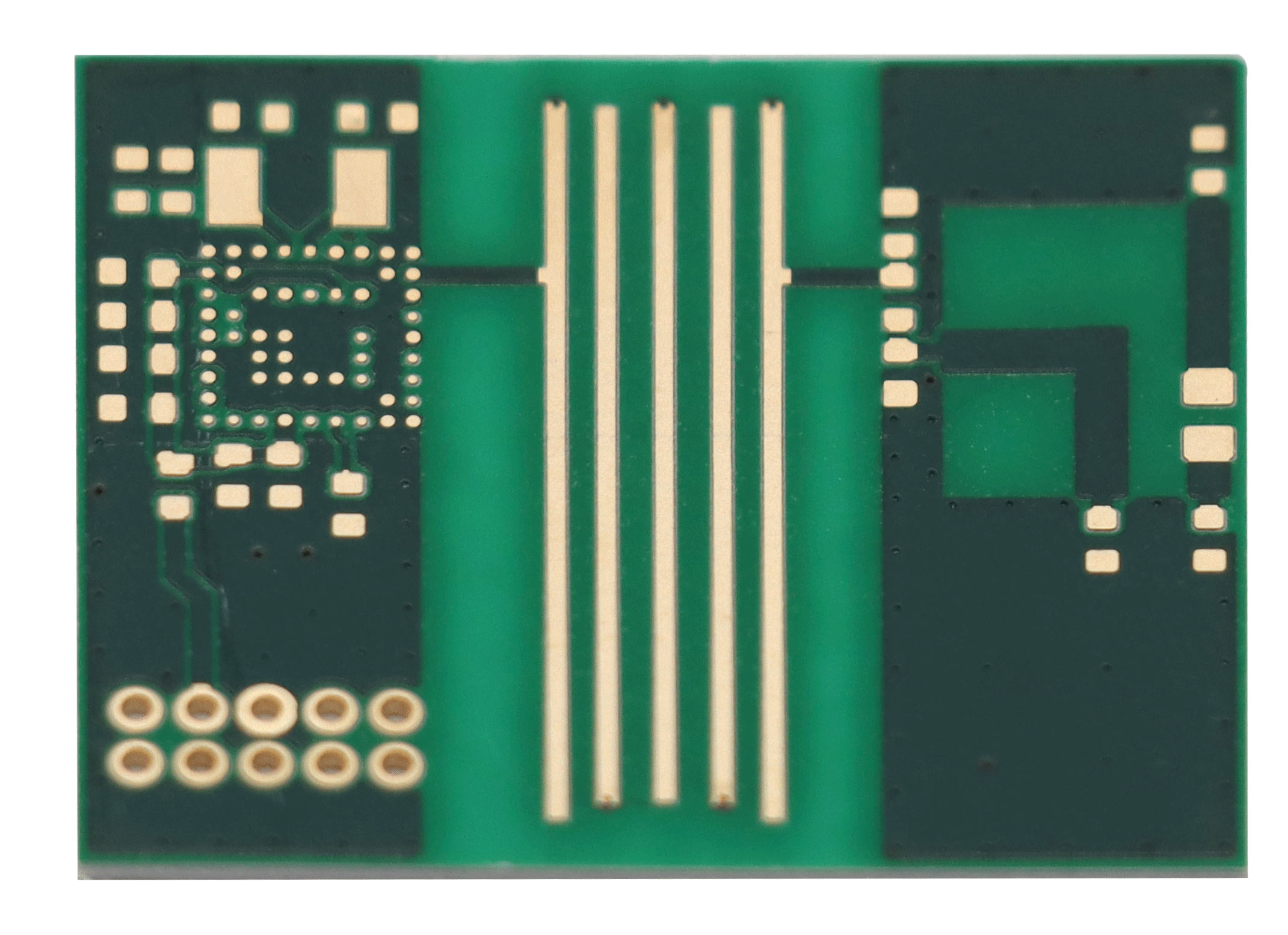

首先来看PCB产品。深圳捷多邦科技有限公司的PCB可定制特殊工艺，包括高多层（1 - 40层）、HDI盲埋、高频高速板、超厚铜、热电分离金属基板、夹芯分离金属基板、台阶板、埋/嵌铜块、FPC及刚挠结合板等。同时，还可定做特殊板材，如Rogers高频碳氢陶瓷板材、PTFE高频高速板材、生益板材、建滔A级板材、铝基板、铜基板、BT树脂基板、M6材料等。

在产品质量和性能方面，捷多邦的PCB具有显著优势。它具有高可靠性，全部执行严格的质量控制体系，符合IPC Class 2/3国际标准，能满足汽车电子、医疗设备、航天通信等高可靠场景需求。PCB具有高耐热性与优良机械强度，长期运行稳定，适应大电流、大功率、高温等复杂工况。

高精度与一致性也是其重要特点。先进自动化设备保证了较小线宽/线距可达3mil，孔径精度误差≤±0.05mm，层间对准精度高，适用于HDI、高多层及微盲埋孔结构。表面处理工艺（沉金、OSP、化镍钯金等）确保了焊接可靠性与一致性，降低失效率。

此外，产品出厂前经过DRC（设计规则检查）、DFM（可制造性分析）、AOI（自动光学检测）、X - Ray、飞针测试、电气性能测试等多重检测，建立了100%电测覆盖率与多点抽检机制，确保每一批次出货板材均达到出厂标准。在信号完整性、阻抗控制、热管理性能方面表现优异，多层阻抗控制偏差≤±10%，保证高速信号稳定传输；采用高Tg板材（TG150/170），在高温环境下仍能保持稳定性能；金属基、陶瓷基等特殊基材具备优异的导热性能，可显著降低器件温升，延长产品寿命。

除了PCB产品，深圳捷多邦科技有限公司在SMT、DIP、元器件代购和钢网方面也有出色的表现。SMT的PCBA贴片能力达到1200万点/天，交期快，可贴PCB硬板（FR - 4）、PCB软板（FPC）、刚挠结合PCB、金属基板，全程贴装精度0.0375mm。DIP插件后焊能力为50万点/天，还提供pcba代工代料服务，全套、部分代料，只代工皆可。钢网采用德国进口的IPG激光器，精准度为±20um，切割厚度为0.03 - 0.3mm。

深圳捷多邦科技有限公司的产品广泛应用于多个行业。在5G通信与通信设备领域，其产品可用于高频信号传输、基站、射频模块等；在卫星导航与航天电子、军事雷达系统中，凭借高可靠性和高精度的特点，满足了这些领域对产品的严格要求；在消费电子与智能硬件、医疗设备、汽车电子、工业控制、AI与服务器应用、数据中心硬件等行业，也都能看到捷多邦产品的身影。

该公司还与众多知名企业展开合作，如华为、富士康、TCL、大疆、吉利等行业头部企业，同时积极参与产学研融合，与华南理工大学、同济大学、西南科技大学等高校合作，参与相关硬件的设计和生产，以及教材编写等工作，为行业培养人才，推动行业的发展。

未来，深圳捷多邦科技有限公司将继续加大数字化力度，以敏锐的行业嗅觉，引领行业创新，以电子电路制造技术，匹配高效的交货速度，为客户提供更加优质的产品和服务体验。相信在其不断努力下，将在电子电路制造领域取得更加辉煌的成就。
