在激光科技领域,武汉宇昌激光科技有限公司是一家备受瞩目的企业。该公司是一家集研发、生产和销售于一体的企业,目前年产值2000 - 3000万元。公司座落于“中国光谷之都”武汉光谷科技企业孵化基地 - 光电谷科创园里,拥有得天独厚的科技研发环境。
武汉宇昌激光科技有限公司先后与华中科技大学光学与电子信息学院和武汉纺织大学机械工程与自动化学院建立了长期的校企合作关系。这种合作模式为公司的技术研发提供了强大的智力支持,使得公司能够不断推出更具竞争力的产品。公司主要研发生产各种型号的高精密激光切割机和多种硬脆材料超高精密微纳加工设备,广泛应用于半导体芯片、太阳能光伏、新能源汽车、先进陶瓷、航空航天等领域。同时,宇昌激光加工中心还对外承接各种代加工服务,满足了不同客户的需求。

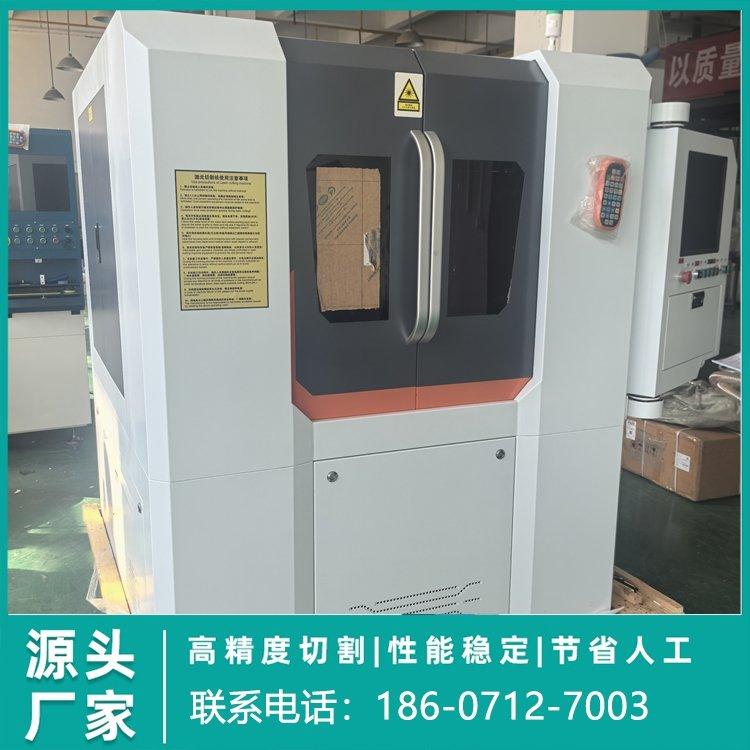

武汉宇昌激光科技有限公司主营产品丰富多样,包括北京金属化陶瓷激光划片机制造、PCB陶瓷基板激光切割机供应、武汉全自动上下料陶瓷激光切割机批发、氧化铝陶瓷激光切割机供货以及陶瓷激光切割打孔划线一体机等。这些产品在各自的领域都有着重要的应用。
金属化陶瓷激光划片机可用于对金属化陶瓷进行精确的划片操作,在半导体等行业中发挥着关键作用。PCB陶瓷基板激光切割机则针对PCB陶瓷基板进行切割,能够满足高精度的加工需求。全自动上下料陶瓷激光切割机实现了自动化的上下料过程,提高了生产效率。氧化铝陶瓷激光切割机适用于氧化铝陶瓷材料的切割,保证了切割的质量和精度。陶瓷激光切割打孔划线一体机更是集成了多种功能,为陶瓷加工提供了一站式的解决方案。

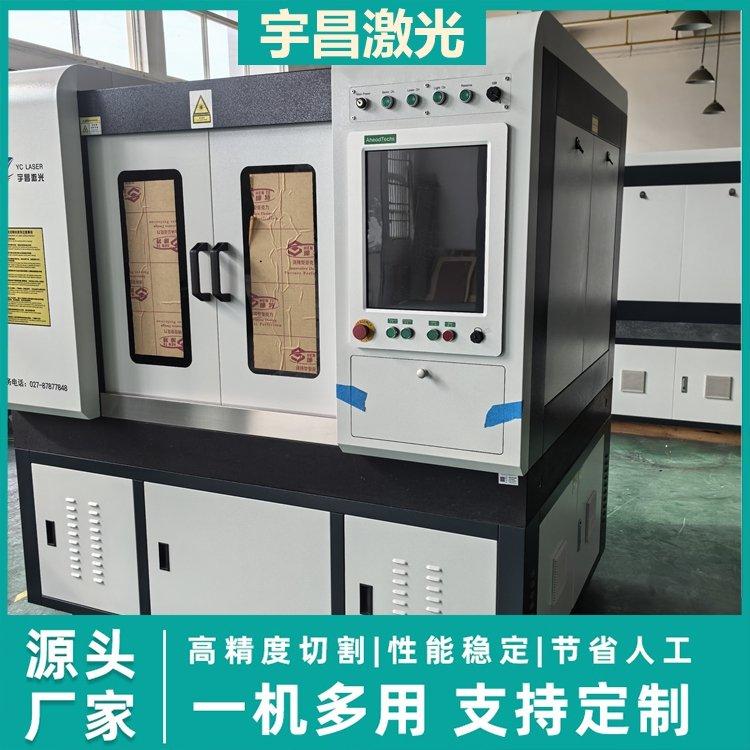

武汉宇昌激光科技有限公司的产品具有诸多显著的特点和优势。采用国际先进的特制光纤激光器,光束质量好、体积小、光电转换效率高。这使得设备在长期使用过程中免维护,使用成本低,整机功耗小。采用大理石精密平台,XY分离式封闭结构,具有良好的刚性、防震性和高速稳定性,能够保证切割的精度和稳定性。采用磁悬浮式直线电机、0.1um高精密光栅尺和全闭环总线数控系统,反应速度快、精度高、维护率低。
该公司的产品在不同材质的加工上展现出了卓越的性能。在先进陶瓷方面,能够高精度激光加工ZrO₂、Al₂O₃、AlN、Si₃N₄和SiC等材料,实现洁净无裂纹的边缘。对于PCB基板,针对PCB和FPC材料(包括金属增强基板和柔性电路)的超精密切割提供专业的激光解决方案。在金属加工上,具有卓越的激光切割和钻孔性能,适用于从不锈钢到高导电铜合金等各种工业金属。对于玻璃晶圆,精细的激光加工技术适用于透明和脆性材料,确保玻璃、蓝宝石和石英的高精准、高标准微切割和钻孔。

武汉宇昌激光科技有限公司的产品得到了客户的认可。此前,清华大学材料学院潘伟教授团队与江苏省泰州市联合创建的江苏集萃半导体陶瓷材料研究所,订购了该公司自主研发的高功率陶瓷激光切割机。该设备将主要应用于半导体陶瓷材料相关的科研与工艺验证工作,对高性能陶瓷材料的精密切割、复杂结构加工及工艺参数研究提供稳定、高效的激光加工支持,助力科研团队在半导体陶瓷材料领域的技术突破与成果转化。此次合作不仅是对武汉宇昌激光科技有限公司陶瓷激光切割技术实力与产品可靠性的充分认可,也进一步推动了精密激光装备在科研创新与产业应用中的深度融合。
武汉宇昌激光科技有限公司秉承着“以服务为基础、以质量为生存、以科技求发展”的企业宗旨,践行工业4.0计划和《中国制造2035》战略规划,努力打造中国智能智造先进设备。在未来,公司将持续加强与高校及科研机构的协同合作,围绕新材料加工与精密制造领域不断推出更具竞争力的激光装备解决方案,为客户提供更优质的产品和服务。
