在激光科技领域，武汉宇昌激光科技有限公司是一家备受瞩目的企业。它是一家集研发、生产和销售于一体的企业，目前年产值在2000 - 3000万元。公司位于“中国光谷之都”的武汉光谷科技企业孵化基地 - 光电谷科创园，拥有良好的科技研发氛围。并且，宇昌激光先后与华中科技大学光学与电子信息学院和武汉纺织大学机械工程与自动化学院建立了长期的校企合作关系，这为其技术研发和人才培养提供了有力的支持。
宇昌激光秉承着“ 以服务为基础、以质量为生存、以科技求发展”的企业宗旨，践行工业4.0计划和《中国制造2035》战略规划，努力打造中国智能智造先进设备。公司不仅注重自身的技术研发和产品创新，还积极参与行业交流活动。例如，在第四届“两湖”激光学术论坛暨湖北省激光学会、武汉激光学会、2023年度学术年会上，宇昌激光作为激光产业生态的重要参与者，受邀出席专题研讨活动。通过参与这样的高水平学术论坛，宇昌激光进一步深化了对激光前沿科技动态的把握，加强了与“两湖”地区产学研各界的联系。

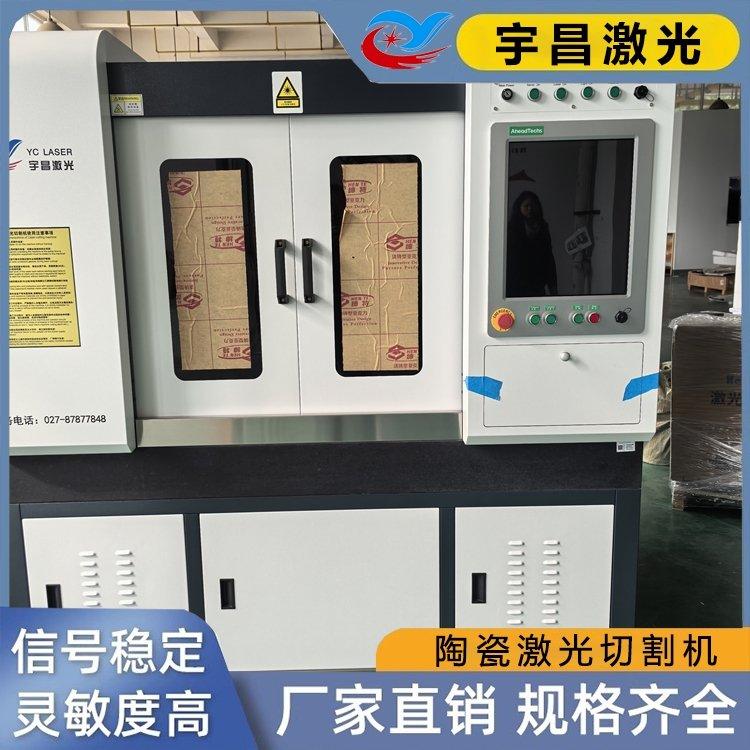

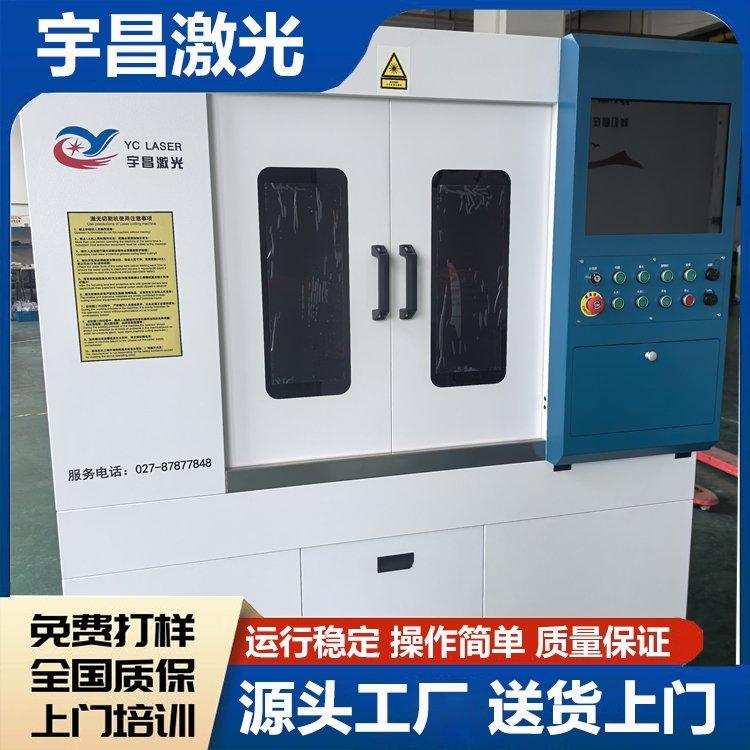

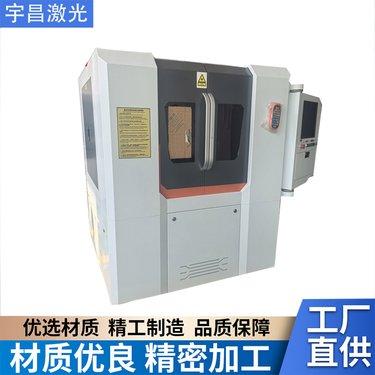

武汉宇昌激光科技有限公司主营多种产品，为众多领域提供了优质的解决方案。其主营产品包括LTCC陶瓷电路板激光切割打孔品牌产品、高功率碳化硅陶瓷激光设备加工服务、武汉HTCC陶瓷电路板激光切割打孔服务、北京5G封装激光打孔机、PCB陶瓷基板激光打孔机等。
这些产品具有诸多特点和优势。在陶瓷电路板激光切割打孔方面，宇昌激光的设备能够实现高精度的切割和打孔操作。对于LTCC陶瓷电路板和HTCC陶瓷电路板，其激光切割打孔技术可以保证电路板的质量和性能，满足半导体芯片、太阳能光伏等领域对电路板高精度的要求。以半导体芯片为例，芯片制造过程中对电路板的精度要求极高，宇昌激光的激光切割打孔技术可以确保电路板的线路精准、孔位精确，从而提高芯片的性能和稳定性。
高功率碳化硅陶瓷激光设备是宇昌激光的另一大特色产品。碳化硅陶瓷在新能源汽车、航空航天等领域有广泛的应用，而高功率激光设备能够对碳化硅陶瓷进行高效、精准的加工。其高功率的特点使得加工速度更快，能够提高生产效率，降低生产成本。同时，精准的加工可以保证碳化硅陶瓷制品的质量，满足这些高端领域对材料性能的严格要求。
北京5G封装激光打孔机则是为5G产业量身定制的产品。5G技术的发展对封装技术提出了更高的要求，宇昌激光的5G封装激光打孔机能够满足5G封装过程中对微小孔加工的需求，保证封装的质量和性能，为5G产业的发展提供有力支持。
PCB陶瓷基板激光打孔机也是宇昌激光的重要产品之一。在电子设备制造中，PCB陶瓷基板的应用越来越广泛，而激光打孔机可以实现对陶瓷基板的高效打孔，提高生产效率和产品质量。
武汉宇昌激光科技有限公司不仅在产品研发和生产上表现出色，在客户服务方面也有良好的口碑。公司对外承接各种陶瓷激光切割代加工服务，为客户提供高速高精密的激光代加工服务与技术支持。无论是陶瓷、金刚石、蓝宝石还是晶圆等硬脆材料，宇昌激光都能提供专业的激光加工解决方案。
例如，清华大学材料学院订购的高功率陶瓷激光切割机顺利交付。该设备将主要应用于半导体陶瓷材料相关的科研与工艺验证工作，对高性能陶瓷材料的精密切割、复杂结构加工及工艺参数研究提供稳定、高效的激光加工支持，助力科研团队在半导体陶瓷材料领域的技术突破与成果转化。这一案例充分证明了宇昌激光产品的技术实力和可靠性。
总的来说，武汉宇昌激光科技有限公司凭借其先进的技术、优质的产品和良好的服务，在激光科技领域占据了一席之地。其主营的LTCC陶瓷电路板激光切割打孔、高功率碳化硅陶瓷激光设备加工、武汉HTCC陶瓷电路板激光切割打孔、北京5G封装激光打孔机、PCB陶瓷基板激光打孔机等产品，广泛应用于半导体芯片、太阳能光伏、新能源汽车、先进陶瓷、航空航天等领域，为这些领域的发展提供了有力的支持。
联系人：汪经理
联系电话：18607127003
官网地址：yclaser.com.cn
