这是 "深入 FSoE" 系列文章的第五篇。在上一篇文章中，我们逐字节拆解了 FSoE 安全 PDU 的帧格式——Command、SafeData、CRC 和 ConnID 分别承载了什么安全机制。但这些字段如何协同工作、在什么时机被赋值？答案就藏在 FSoE 通信状态机之中。本文将深入分析 FSoE 的五个通信状态，逐一说明每个状态中 Master 和 Slave 在做什么，以及为什么会这样设计。
在工业通信协议中，状态机承担着"协调者"的角色——它规定了设备在什么条件下可以发送什么数据、如何响应不同类型的报文、以及异常情况下的行为准则。对于功能安全协议来说，状态机的设计还多了一层额外的约束：在任何状态下、面对任何异常，系统都必须能够可靠地进入安全状态。
FSoE 的通信状态机由 ETG.5100 规范严格定义，无论 Master 还是 Slave，都必须实现完全相同的一组状态和转换规则。TUV 等公告机构在进行协议栈认证时，状态机实现的正确性是重点审查内容之一——一个状态转换的逻辑漏洞可能导致安全功能在特定场景下失效。
五个状态，一条目标
FSoE 定义了五个通信状态：Reset、Session、Connection、Parameter 和 Data。这五个状态构成了一条从"完全不可信"到"建立安全通信"的渐进式握手路径。

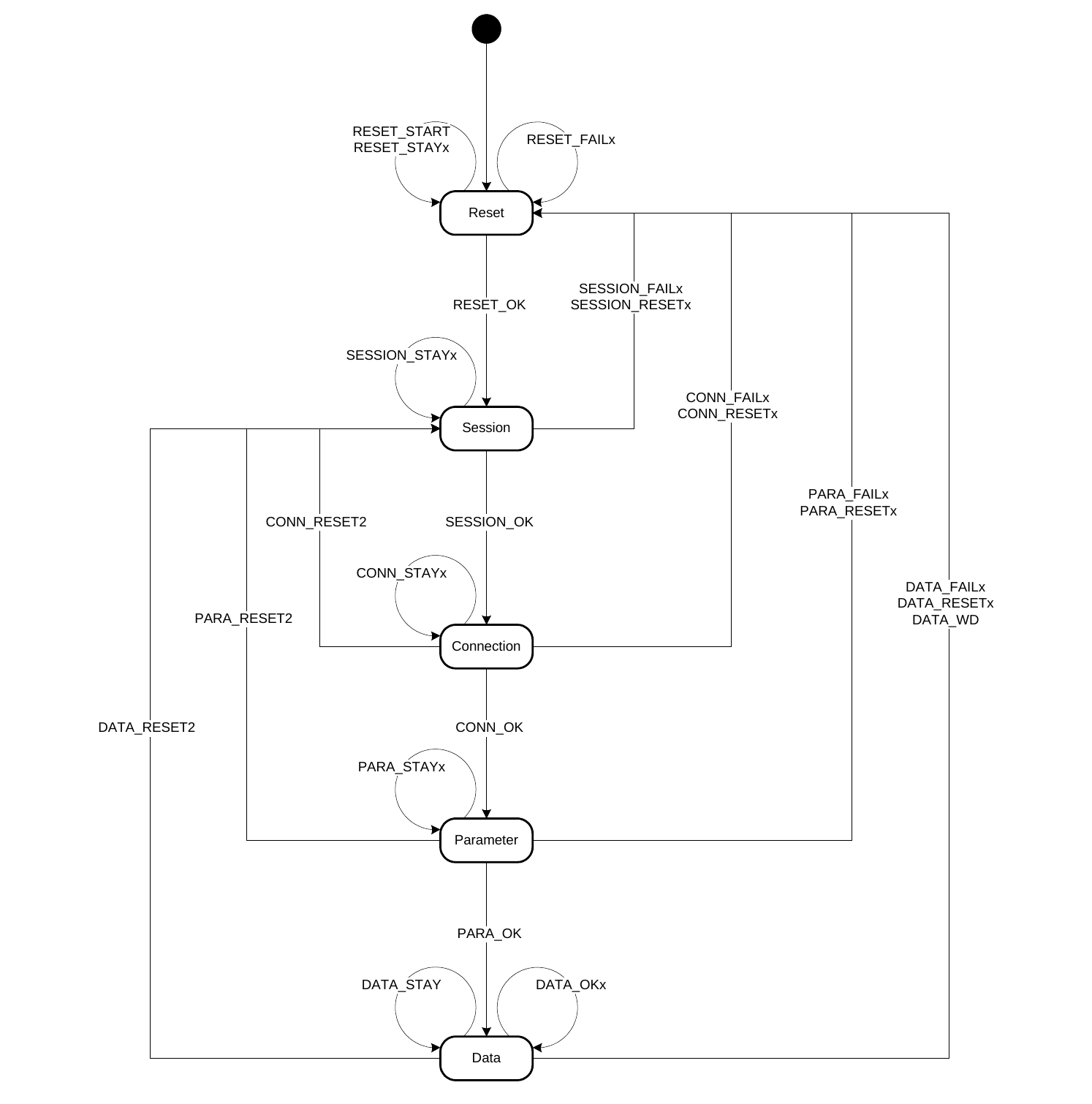

图1 FSoE Slave 状态机
▲ ETG.5100 Figure 8 – FSoE Slave 状态机。五个状态（Reset → Session → Connection → Parameter → Data）构成一条严格的渐进式握手路径，Master 状态机与之高度对称。
前四个状态中，安全输出始终处于安全值（Fail-Safe Data = 0）。只有当状态机成功推进到 Data 状态后，安全输出才被允许激活。这一设计保证了安全功能永远不会在通信未建立的情况下被误激活。
ETG.5100 规范不仅定义了每个状态的含义，还以精确的状态表（State Table）形式规定了每个状态下的所有可能事件、转换条件和相应的动作。下面我们逐一深入每个状态。
Reset 状态：一切从零开始
Reset 是上电后的初始状态，也是任何通信错误发生后系统回归的"安全原点"。
进入 Reset 状态时，Master 和 Slave 执行完全相同的初始化动作：清零所有 CRC 历史值（LastCrc = 0, OldMasterCrc = 0, OldSlaveCrc = 0）、重置序列号计数器（MasterSeqNo = 1, SlaveSeqNo = 1）、安全数据初始化为全零（Fail-Safe Data）、以及通信错误原因码清零。看门狗定时器在此时启动，确保整个初始化过程不会无限期卡住。
Master 在 Reset 状态主动发送 Reset 命令帧，等待 Slave 的回应。规范对此有一个有趣的细节：如果 Master 收到的 Slave 回应中 Command 不是 Reset（意味着对方处于错误的状态），Master 并不会立即报错——它会再次发送 Reset 帧并重置内部变量，给对方一个"校正"的机会。只有当对方发送了合法的 Reset 响应后，Master 才会生成一个随机的 Session ID 并主动发起向 Session 状态的跃迁。
Slave 在 Reset 状态下则处于被动等待模式。它监听 Master 发来的命令，一旦收到合法的 Reset 帧，就回应 Reset 帧并准备好接收 Session 帧。如果 Slave 收到的不是 Reset 命令（例如收到了 Session 或 Data 命令——意味着 Master 认为连接已经建立），Slave 会回应 Reset 帧并报告"非预期命令"错误。
Reset 状态下不存在 Connection ID（ConnID = 0），CRC 校验使用简化的计算方式，因为此时还没有建立 CRC 继承链。看门狗在 Reset 状态下同样有效——如果规定时间内收不到有效报文，Master 和 Slave 各自独立超时，重新初始化并再次尝试发起连接。
Session 状态：用随机数确保"这次通信是新的"
Session 状态的核心目标是建立一次通信会话的**性标识——Session ID。
Master 在进入 Session 状态之前，调用 CREATE_SESSION_ID() 生成一个随机的 16 位 Session ID，然后通过 Session 命令帧发送给 Slave。Slave 收到后，并非简单回传——它同样调用 CREATE_SESSION_ID() 独立生成自己的随机 Session ID，然后通过 Session 帧发回给 Master。这样双方各自贡献了随机性，两个 Session ID 随后都被纳入 CRC 计算，确保了双向的会话**性。
这个设计解决了一个微妙的安全问题：假设设备在运行中经历了短暂的断电（例如电源抖动），Master 和 Slave 的序列号恰好回到了相近的值。如果没有 Session ID 的变化，重新上电后的通信可能与断电前的通信在 CRC 层面"混淆"——上一次通信残留在内存中的 CRC_0 值可能恰好匹配新通信的 CRC 值。Session ID 的重新随机化彻底消除了这种跨上电周期的混淆可能。
Session 状态下的数据交换采用分段传输。Session ID 是一个 16 位的值，占用 2 个字节，刚好对应一个最短安全数据长度。如果 Session ID 被完整接收且 CRC 校验通过（BytesToBeSent = 0），Master 转入 Connection 状态。如果 CRC 校验失败，Master 会重试一次（SecondSessionFrameSent 标志），再次失败则回到 Reset 状态并报告 CRC 错误。
一个值得注意的细节：在 Session 状态中，如果 Master 收到了 Connection、Parameter、ProcessData 或 FailSafeData 命令——即对方跳过了 Session 状态——Master 会立即回到 Reset 并报告"非预期命令"错误。这种严格的状态检查确保通信握手不会被跳过或绕开。
Connection 状态：绑定身份，建立归属
Connection 状态完成两项关键任务：下发 Connection ID 和 绑定 FSoE Slave Address。
ConnData 是一个由安全配置工具（Safety Configurator）预先配置的数据结构，包含 Connection ID 和 FSoE Slave Address 两个字段。Connection 状态中，Master 将 ConnData 通过 Connection 命令帧发送给 Slave，Slave 收到后存储这两个值。
Connection ID 是一个 16 位的**标识符，在整个 FSoE 网络中必须**。此后所有数据交换阶段的 PDU 都将携带这个 ConnID，接收方通过校验 ConnID 来确认"这个报文确实是发给我的"。FSoE Slave Address 则是在 Connection 状态中被 Slave 接受并存储——后续 Slave 会持续校验收到的 ConnID 是否与自身存储的一致。
Connection 状态的分段传输最复杂：ConnData 共 4 个字节（2 字节 ConnID + 2 字节 Slave Address），如果安全数据长度不足以一次传输完，需要分多帧发送。每帧发送后 BytesToBeSent 递减，直到全部 4 字节发送完毕。只有当所有 4 个字节都被正确接收、安全数据回显校验通过（IS_SAFEDATA_CORRECT）、CRC 校验通过，且 Frame.ConnId 与配置的 ConnData.ConnId 一致时，Master 才转入 Parameter 状态。
Slave 在 Connection 状态中的行为有一个关键的安全设计：它会将收到的 ConnData 中的 Slave Address 与自身的拨码开关或配置值进行比对。如果地址不匹配，Slave 回应 Reset 并报告 INVALID_ADDRESS 错误——这拦截了组态配置中的寻址错误。
Parameter 状态：协商安全参数，确认能力匹配
Parameter 状态是进入正常数据交换前的**一道关卡，负责协商通信双方的安全运行参数。
SafePara 包含两类参数。第一类是安全通信参数，核心是 FSoE 看门狗时间（Watchdog Time）——它决定了通信丢失后多长时间进入安全状态。看门狗时间在 1-65535 ms 范围内可配，必须同时在 Master 和 Slave 侧匹配。第二类是安全应用参数，与应用相关，例如安全数据的长度、安全功能的具体配置等。
Parameter 状态的传输有一个显著特点：参数数据可能非常大。与 Session ID 仅 2 字节、ConnData 仅 4 字节不同，SafePara 可能包含数十甚至上百字节的安全应用参数。因此 Parameter 状态的分段传输可能跨越多个 FSoE 周期。规范使用 BytesToBeSent 变量和 UPDATE_BYTES_TO_BE_SENT 宏来精确跟踪剩余待传输的字节数。
每收到一个 Parameter 帧，Slave 不仅校验 CRC 和 ConnID，还会调用 IS_SAFE_PARA_CORRECT 宏逐条检查参数的有效性——通信参数长度是否正确、参数值是否在合法范围内、应用参数是否与设备能力匹配。任何一条检查失败，Slave 都会报告 INVALID_DATA 或 FAULTY_SAFE_PARA 错误并回到 Reset 状态。
参数协商成功后（PARA_OK），Master 发送第一个 Data 命令帧。初始的 DataCommand 为 FailSafeData——意味着即使进入了 Data 状态，安全输出最初仍然是关闭的，需要应用层通过 Set Data Command 事件主动切换为 ProcessData 才能真正激活安全输出。这种"进入 Data 但仍先保持安全输出关闭"的设计确保应用层有足够的初始化时间。
Data 状态：安全数据的"生命线"
Data 状态是 FSoE 运行时间最长的状态——一旦建立，Stay 在这里，直到通信出错或主动复位。
Data 状态的核心循环非常简洁：Master 发送携带 SafeOutputs 的 ProcessData（或 FailSafeData）命令帧，Slave 接收到后提取安全输出数据、执行本地安全动作、将 SafeInputs 打包进 ProcessData（或 FailSafeData）命令帧回传给 Master。每个周期中，CRC 继承链、序列号递增和看门狗重置同步进行。
Data 状态有两个子模式：ProcessData（正常模式）和 FailSafeData（故障安全模式）。两者在 PDU 格式上完全一致，区别仅在于 Command 字节——0x36 对 0x08——以及 SafeData 的值。在 FailSafeData 模式下，安全数据被强制设为全零（FS_VALUE），无论应用层请求是什么。Master 和 Slave 都可以通过 Set Data Command 事件在两种模式之间切换，且对方的回应模式不影响己方的发送模式——Slave 发送 FailSafeData 并不意味着 Slave 要求 Master 也发送 FailSafeData，反之亦然。
ETG.5100 规范对 Data 状态下的 CRC 校验有额外的严格约束。如果 CRC 校验失败，即使 ConnID 匹配，接收方也立即进入 Reset 状态并报告 INVALID_CRC。序列号（虚拟的，不出现在 PDU 中但纳入了 CRC 计算）的不连续同样会被 CRC 校验捕获——因为接收方维护自己的 MasterSeqNo/SlaveSeqNo 预期值，任何跳变都会导致 CRC 不匹配。
看门狗在 Data 状态下的角色尤为关键。每一个接收到的有效 ProcessData 或 FailSafeData 帧都会重置看门狗定时器——但无效帧（CRC 错误、ConnID 不匹配）不会。这意味着即使通信链路没有完全中断，持续收到损坏的报文同样会导致看门狗超时，触发进入 Reset 状态。
Master 与 Slave 状态机的异同
Master 和 Slave 的状态机在整体结构上高度对称——五个状态完全相同，转换触发条件也基本对应。ETG.5100 规范分别以 Figure 7 和 Figure 8 给出了两者的状态图。
图2 FSoE Master 状态机
▲ ETG.5100 Figure 7 – FSoE Master 状态机。与 Slave（Figure 8）相比，两者状态相同但发起权和错误回归路径存在关键差异。
发起权的不对称。Reset → Session 的跃迁只能由 Master 发起（通过生成 Session ID 并发送 Session 帧）。Slave 在 Reset 状态下只能被动的响应 Reset 帧，然后等待 Master 发起 Session。这种不对称反映了 FSoE 的 Master-Slave 体系结构：Master 是通信的管理者，Slave 是响应者。
失败后的回归路径不同。当 Master 在 Session、Connection、Parameter 或 Data 状态检测到错误时，它会回到 Reset 状态，然后立即重新生成 Session ID 并发起 Session 帧——即自动尝试重建连接。而当 Slave 在这些状态检测到错误时，它回到 Reset 状态后只是等待。这种差异意味着 Slave 永远不会"主动出击"——只有 Master 有重建连接的决定权。
Data 状态下的自主安全响应。在 Data 状态下，Slave 的自主性体现在错误响应上——如果 Slave 的看门狗超时（DATA_WD），它独立进入 Reset 状态并停止所有安全输出，不依赖 Master 的任何指令。这是黑色通道原理在状态机层面的核心体现：Slave 不需要知道"通信为什么断了"，它只需要知道"通信断了"，然后自行进入安全状态。
总结：状态机——安全通信的"宪法"
FSoE 的状态机不只是五个状态的简单切换，它是一部精确到每个事件、每个条件、每个动作的安全通信"宪法"。从 Reset 的全变量清零，到 Session 的随机数种子，到 Connection 的身份绑定，到 Parameter 的能力协商，再到 Data 的持续监控——每一步都在为**的 SIL3 安全等级添砖加瓦。
将状态机与前面四篇文章的知识串联起来，整体图景已经非常清晰：黑色通道原理定义了"底层不可信"的前提（第一篇），四道安全防线在逻辑上部署了防御体系（第二篇），多 CPU 冗余在硬件上保证了执行单元的可靠性（第三篇），安全 PDU 在帧格式层面编码了所有防护手段（第四篇），而状态机将这些机制组织成了一套有节奏、有纪律的运行规则（本文）。
在下一篇文章中，我们将介绍 FSoE 的安全反应时间模型，分析从安全事件发生到执行器进入安全状态的完整时序链条。
参考：ETG.5100 Safety over EtherCAT Specification V1.2.0 / ETG.5101 FSoE Implementation Guide V1.3.0 / IEC 61784-3 / FSoE 协议基础介绍 V1.0
