全爬混凝土搅拌机

滚筒混凝土搅拌机简介

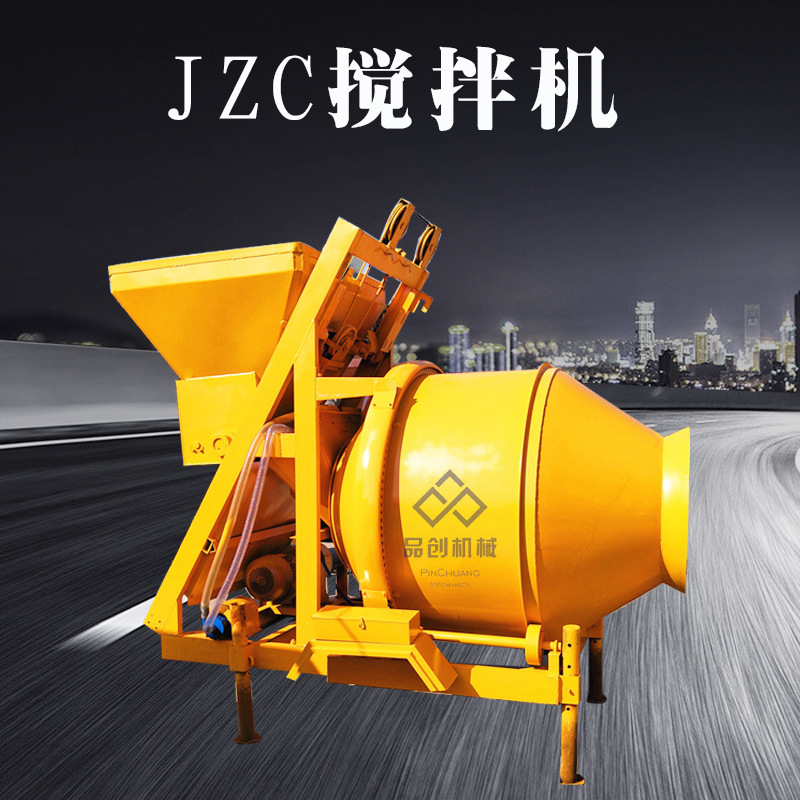

JZC系列混凝土搅拌机系自落式双锥反转出料搅拌机,搅拌筒由齿圈传动,工作时正转搅拌,反转出料,可搅拌塑性和半干硬性混凝土,适用于一般建筑工地,道路,桥梁工程及各种混凝土构件厂.

滚筒混凝土搅拌机原理

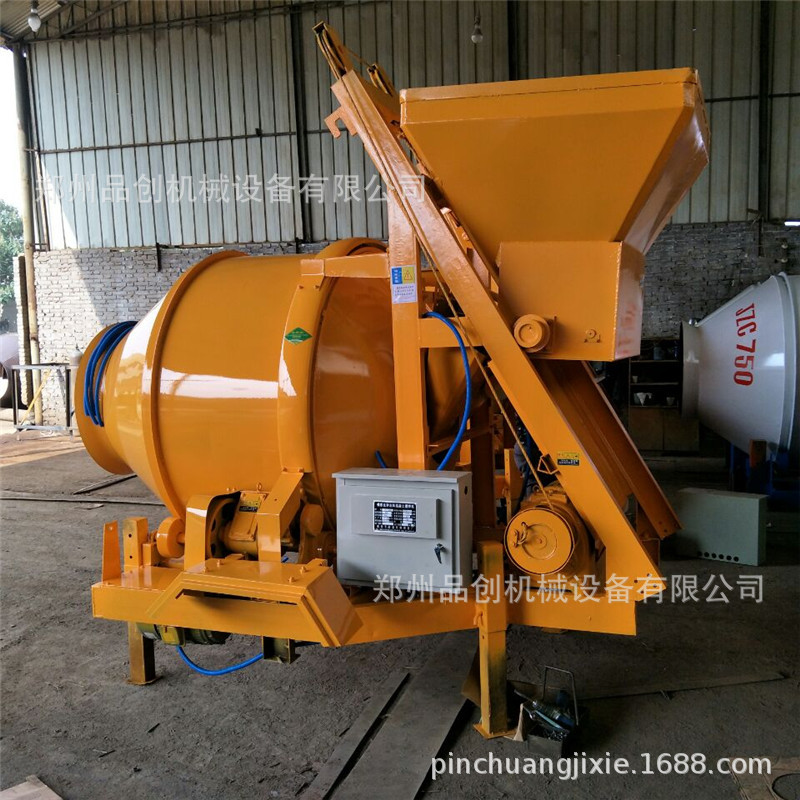

翻斗滚筒JZC350搅拌机搅拌机构是搅拌机的工作部件，由拌筒、托轮及传动系统组成。搅拌筒的构造，简体为双锥形，筒内焊有高、低叶片，分别与拌筒轴线成一定夹角。搅拌进，随着拌筒旋转，叶片使物料在提升、下落的同时，又作轴向往复搅动，因此搅拌强烈，效果较好。

滚筒混凝土搅拌机 结构

本机由搅拌机构、进料机构、供水系统、底盘和电气等十三个部分组成。
一、搅拌机构
搅拌机构由搅拌筒、托轮和传动系统组成。

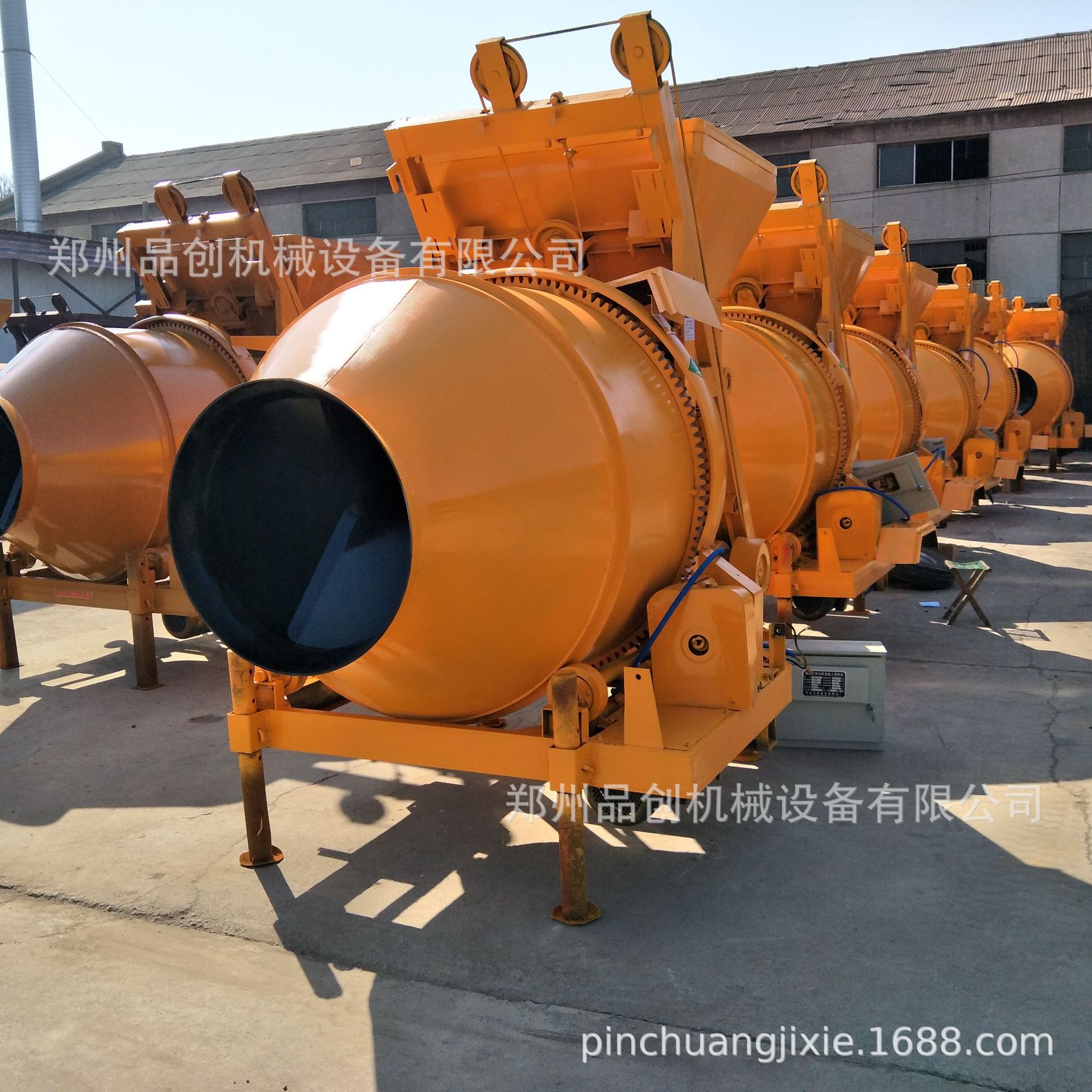

搅拌筒是搅拌机的工作部件、搅拌筒为双锥形、筒体内焊有两对高低片，交叉布置，分别与拌筒轴线成一定夹角，搅拌筒旋转时，叶片在使物料提升下落的同时，还使物料轴向回窜动，所以搅拌运动比较强烈，搅拌35-45秒即可达到匀质混凝土。
在搅拌筒的出料锥体内部，焊有一对出料叶片，改变搅拌筒旋转方向，混凝土即由底叶片推向出料叶片并排出筒外。
搅拌筒由四个托转支承，搅拌筒由电机经减速箱驱动齿圈而旋转，故在有雾、阴雨天气，仍然可靠工作。
传动系统，减速箱为二级贺柱齿轮减速，传动比为6.04248，三角皮带轮速比为2.3912，拌筒齿圈速比为7.1111，总传动比为102.7467。抖筒的正反转由电机换向实现。
二、进料机构

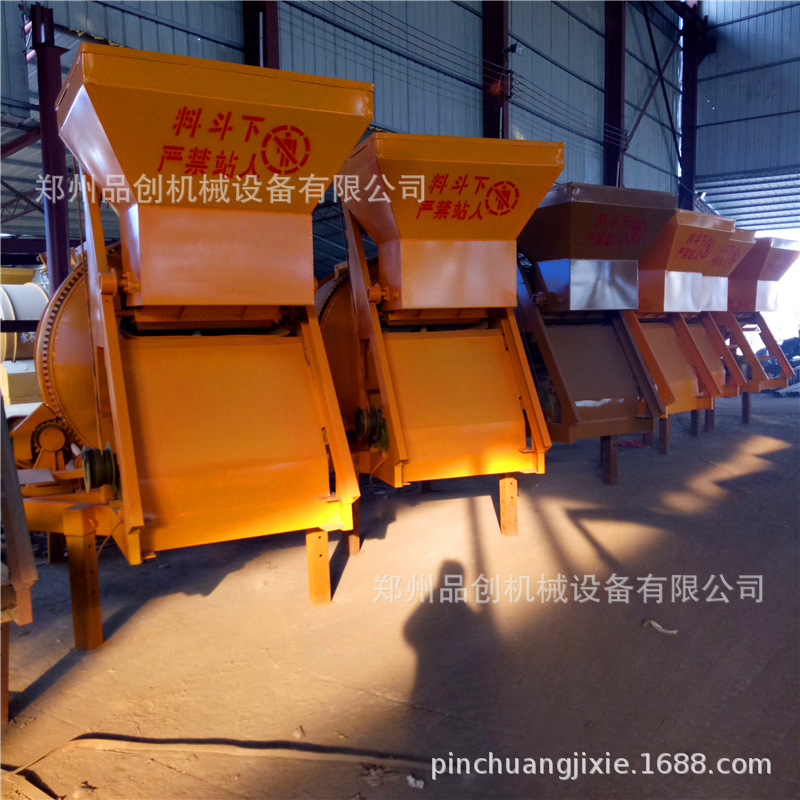

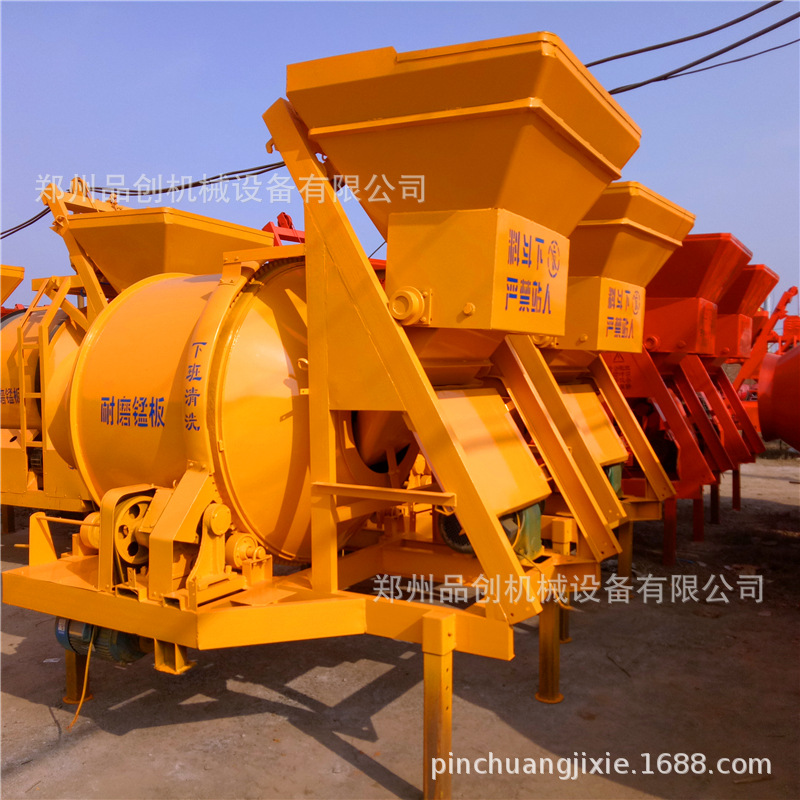

进料机构由上料斗、爬梯、接长轨道和落地轨道组成。
进料斗的升降及爬翻动作，由齿轮减箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制，料斗的上极限位置，由限位装置自动脱开离合器。
三、供水系统
供水系统由电机、水泵、调节阀和管路组成。
电机通电后水泵即可将水直接注入拌筒，并通过调节阀来调节水的流量，（出厂时流量已调整合适）。搅拌所需的水量，是通过电气箱内的时间断电器直接控制水泵电机运转时间来实现的。用户可按给定的时间流量关系，选择要求供水量所需时间，并可定期校核或调整。供水处有二个起动按钮，供水时，按一下左边的一只按钮，水泵启动，到达规定的时间后，供水电路自动切断。右边的旋转式按钮旋转后，按一下左边的按钮可连续供水，拧紧分流装置螺母，接上水管，可以冲洗搅拌机外表，拆开螺母，即能恢复正常的供水状态。
四、底盘
底盘由14号槽钢焊成，下面装有轮胎两只，前面装有牵引杆供拖行使用。义盘的前部还装有前支轮一只，供停放或在平地上短距离转移用。在底盘的四角装有可调高低的支腿，搅拌机工作时，将支腿撑牢，以提高机器的稳定性。汽车拖行时，需将前支轮翻上挂起，还需将支腿放在最高位置，并用插销定位，再装上弹簧，以防震动，插销脱落。

滚筒混凝土搅拌机 特点：
1、整机通过优化设计，结构合理，性能优越；
2、操作简便，容易上手；
3、搅拌质量好，效率高，卸料速度快；
4、能耗低，噪音小；
5、牢固可靠，使用寿命长，维修保养方便。

滚筒混凝土搅拌机 范围
1.、大、中、小型预制件厂及工业和民用建筑工程施工单位；
2、各类搅拌干硬性、塑性、流动性、轻骨科混凝土和各种砂浆
3、灰浆，砂浆的搅拌；
4、预制构件厂，砖厂。

滚筒混凝土搅拌机 注意事项

1.停机前须放入一定量的石子和水，搅拌3-5分钟，然后放出，这样反复数次可以清除筒内积物。每班工作完毕必须将筒内积物清除干净。

2.清洗积灰和全机所粘附的混凝土。

3.将料斗安置在运输位置上，挂好保险挂钩。

4.切断电源、锁好电器箱。

5.冰冻季节应浆供水系统内各处剩水排出。

6.酌情对各润滑点加注必要的润滑油。

7.警告：离合环、天杠、黄油嘴处每班加油一次。
