齿圈滚筒混凝土搅拌机

工程建筑JZC搅拌机介绍
工程建筑JZC搅拌机属于双锥反转出料，移动式混凝土搅拌机，可搅拌塑性和低流动性混凝土。搅拌筒出料容量为0、35——0、75立方米，每搅拌循环100秒。适用与一般建筑工地，道路桥梁工程和中小型混凝土构件厂。JZM系列混凝土搅拌机具有生产效率高，搅拌质量好，结构简单，自动化程度高，运转平稳，噪音小，操作方便等优点。

工程建筑JZC搅拌机结构组成

一、搅拌机构

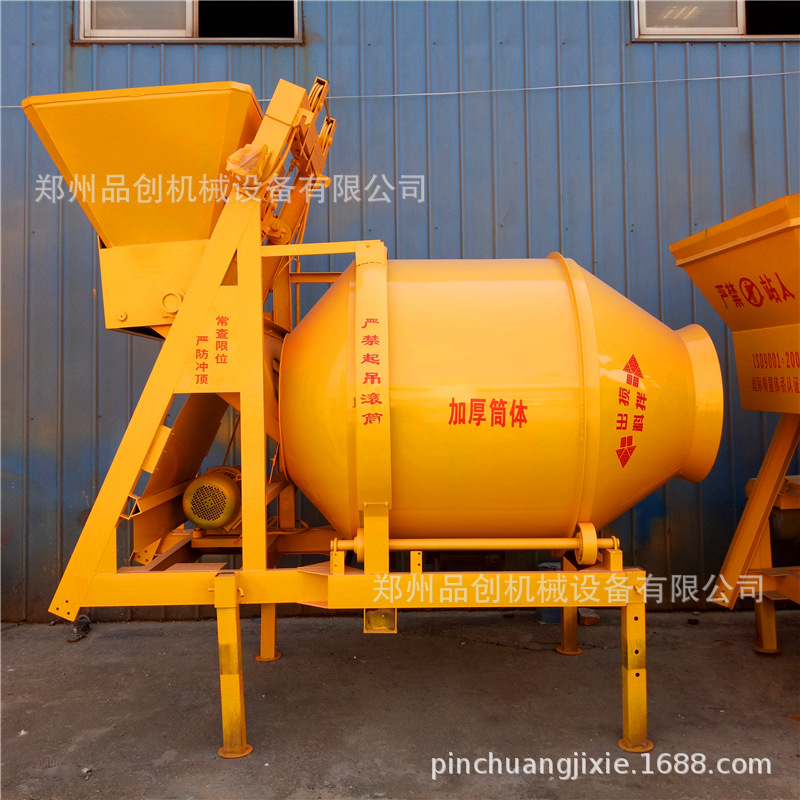

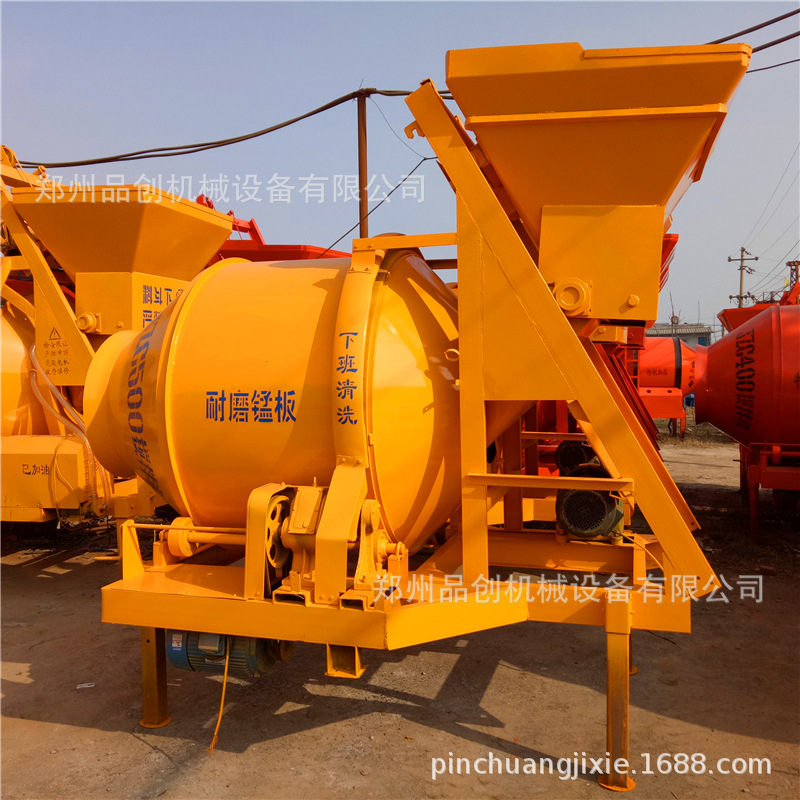

搅拌机构由搅拌筒、托轮和传动系统组成。

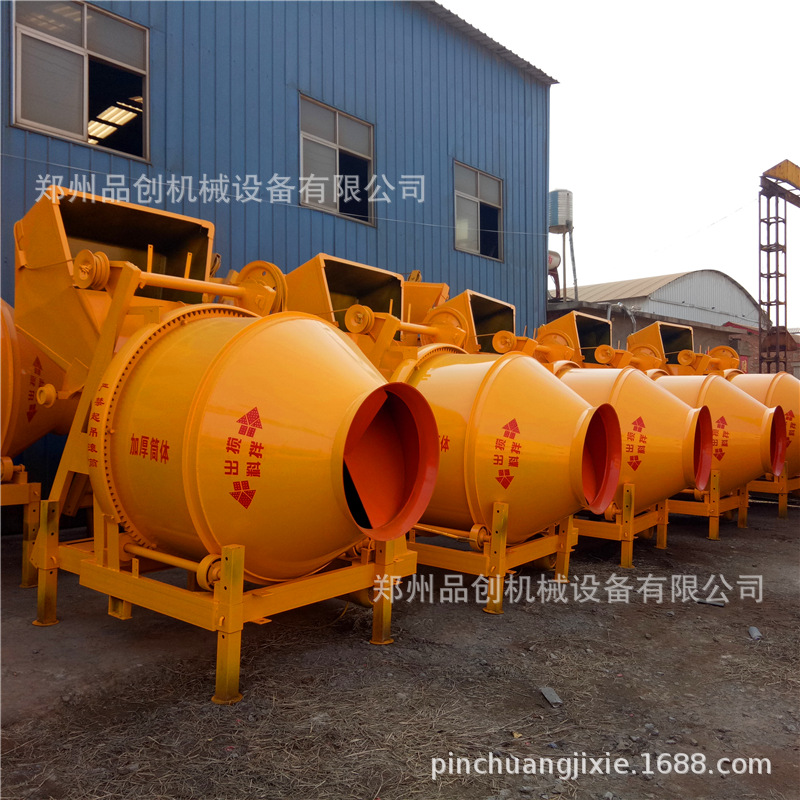

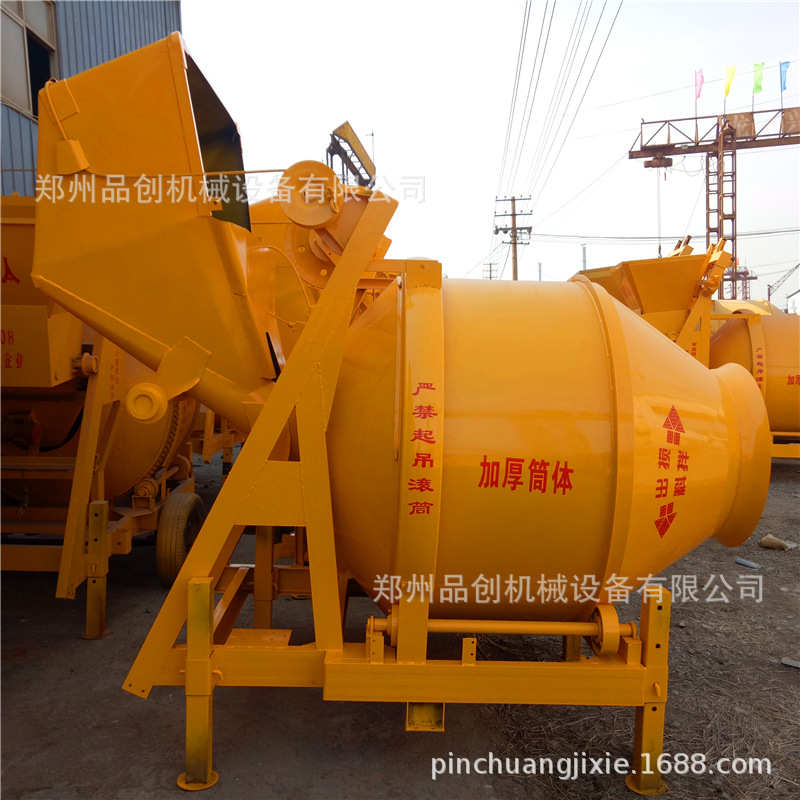

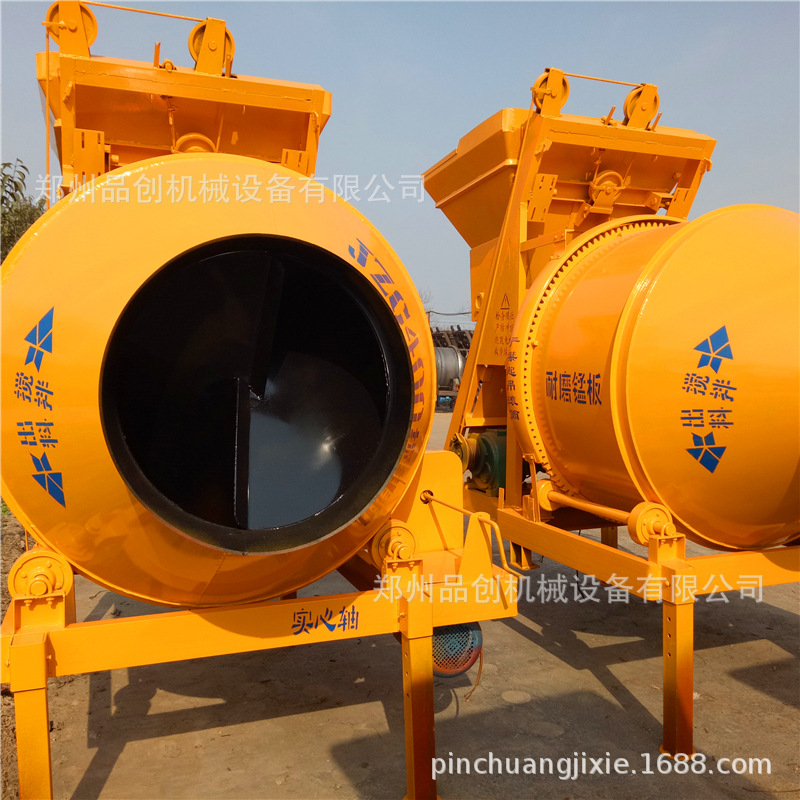

搅拌筒是搅拌机的工作部件、搅拌筒为双锥形、筒体内焊有两对高低片，交叉布置，分别与拌筒轴线成一定夹角，搅拌筒旋转时，叶片在使物料提升下落的同时，还使物料轴向回窜动，所以搅拌运动比较强烈，搅拌35-45秒即可达到匀质混凝土。

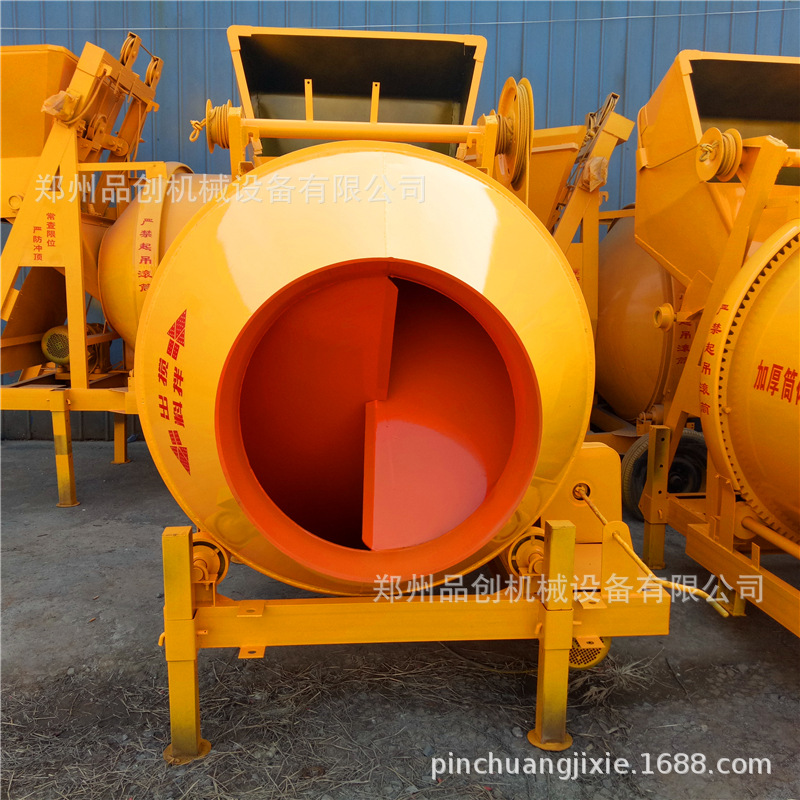

在搅拌筒的出料锥体内部，焊有一对出料叶片，改变搅拌筒旋转方向，混凝土即由底叶片推向出料叶片并排出筒外。
搅拌筒由四个托转支承，搅拌筒由电机经减速箱驱动齿圈而旋转，故在有雾、阴雨天气，仍然可靠工作。
传动系统，减速箱为二级贺柱齿轮减速，传动比为6.04248，三角皮带轮速比为2.3912，拌筒齿圈速比为7.1111，总传动比为102.7467。抖筒的正反转由电机换向实现。

二、进料机构

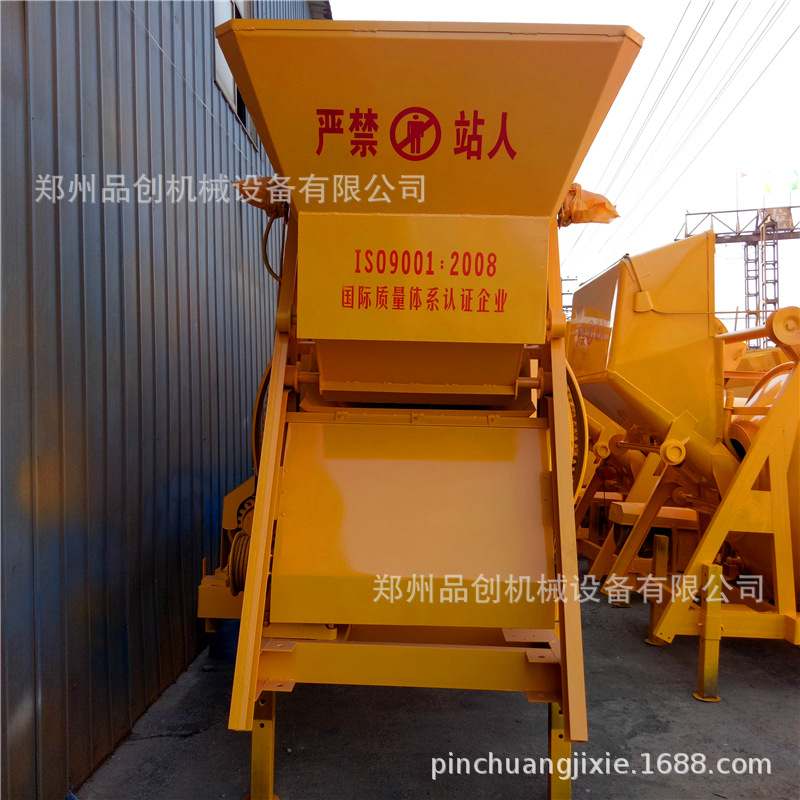

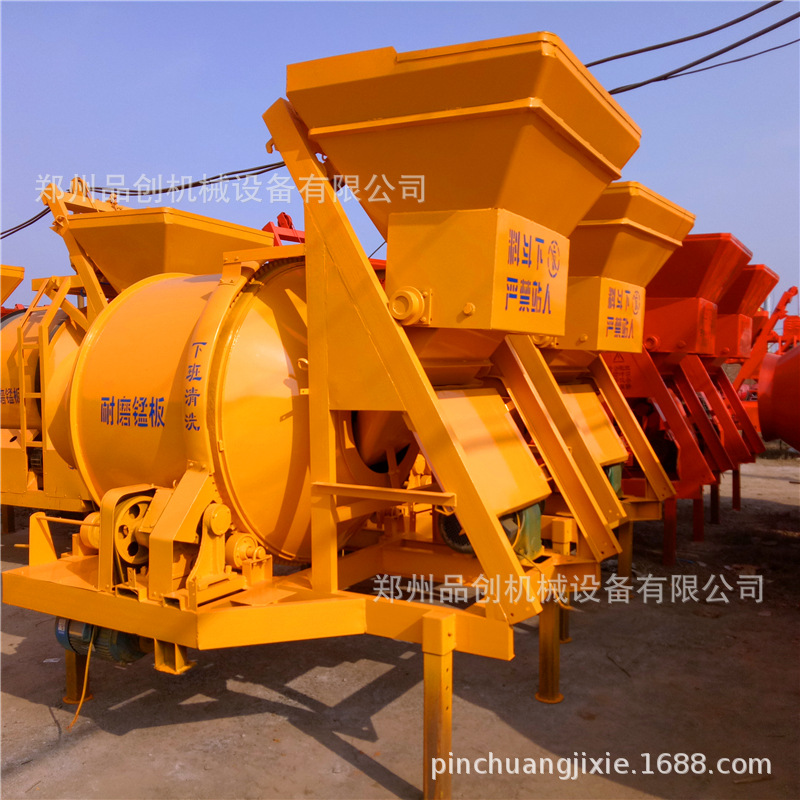

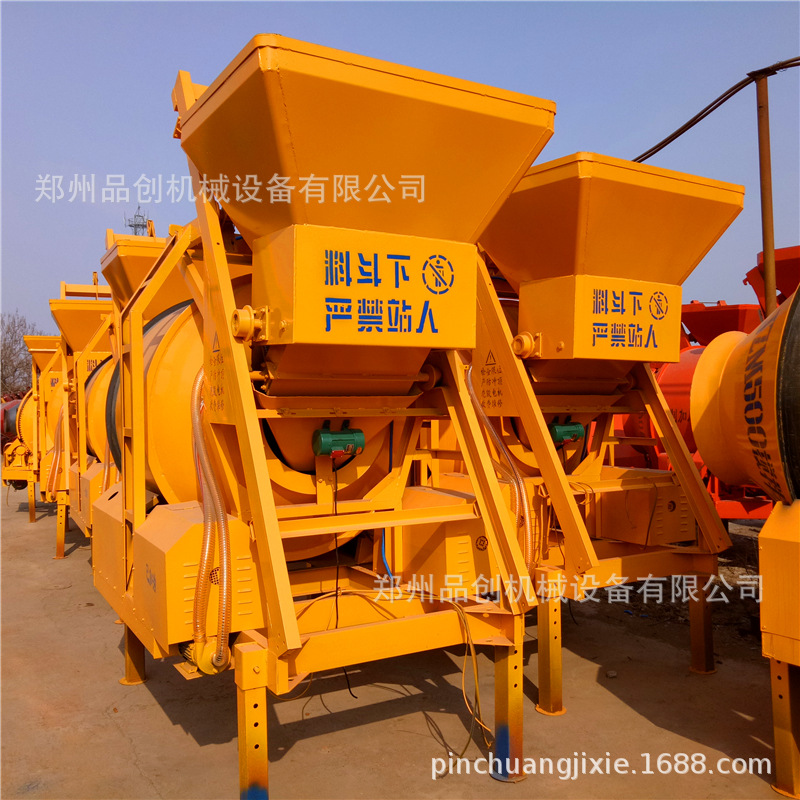

进料机构由上料斗、爬梯、接长轨道和落地轨道组成。
进料斗的升降及爬翻动作，由齿轮减箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制，料斗的上极限位置，由限位装置自动脱开离合器。
三、供水系统
供水系统由电机、水泵、调节阀和管路组成。
电机通电后水泵即可将水直接注入拌筒，并通过调节阀来调节水的流量，（出厂时流量已调整合适）。搅拌所需的水量，是通过电气箱内的时间断电器直接控制水泵电机运转时间来实现的。用户可按给定的时间流量关系，选择要求供水量所需时间，并可定期校核或调整。供水处有二个起动按钮，供水时，按一下左边的一只按钮，水泵启动，到达规定的时间后，供水电路自动切断。右边的旋转式按钮旋转后，按一下左边的按钮可连续供水，拧紧分流装置螺母，接上水管，可以冲洗搅拌机外表，拆开螺母，即能恢复正常的供水状态。
四、底盘
底盘由14号槽钢焊成，下面装有轮胎两只，前面装有牵引杆供拖行使用。义盘的前部还装有前支轮一只，供停放或在平地上短距离转移用。在底盘的四角装有可调高低的支腿，搅拌机工作时，将支腿撑牢，以提高机器的稳定性。汽车拖行时，需将前支轮翻上挂起，还需将支腿放在全高位置，并用插销定位，再装上弹簧，以防震动，插销脱落。

工程建筑JZC搅拌机适用范围

工程建筑JZC搅拌机都属于双锥型拌筒正转搅拌、反转出料的自落式混凝土搅拌机可搅拌塑性和半干硬性混凝土。滚筒式混凝土搅拌机适用于一般建筑工地、道路、桥梁、水电等工程和中小混凝土构件厂。

工程建筑JZC搅拌机注意事项
1、混凝土搅拌机应设置在平坦的位置，用方木垫起前后轮轴，使轮胎搁高架空，以免在开动时发生走动。
2、混凝土搅拌机应实施二级漏电保护，上班前电源接通后，须仔细检查，经空车试转认为合格，方可使用。试运转时应检验拌筒转速是否合适，一般情况下，空车速度比重车（装料后）稍快2~3转，如相差较多，应调整动轮与传动轮的比例。
3、拌筒的旋转方向应符合箭头指示方向，如不符实，应更正电机接线。
4、检查传动离合器和制动器是否灵活可靠，钢丝绳有无损坏，轨道滑轮是否良好，周围有无障碍及各部位的润滑情况等。
5、开机后，经常注意混凝土搅拌机各部件的运转是否正常。停机时，经常检查混凝土搅拌机叶片是否打弯，螺丝有否打落或松动。
6、当混凝土搅拌完毕或预计停歇1h以上，除将余料出净外，应用石子和清水倒入抖筒内，开机转动，把粘在料筒上的砂浆冲洗干净后全部卸出。料筒内不得有积水，以免料筒和叶片生锈。同时还应清理搅拌筒外积灰，使机械保持清洁完好。
7、下班后及停机不用时，应拉闸断电，并锁好开关箱，以确保安全。
