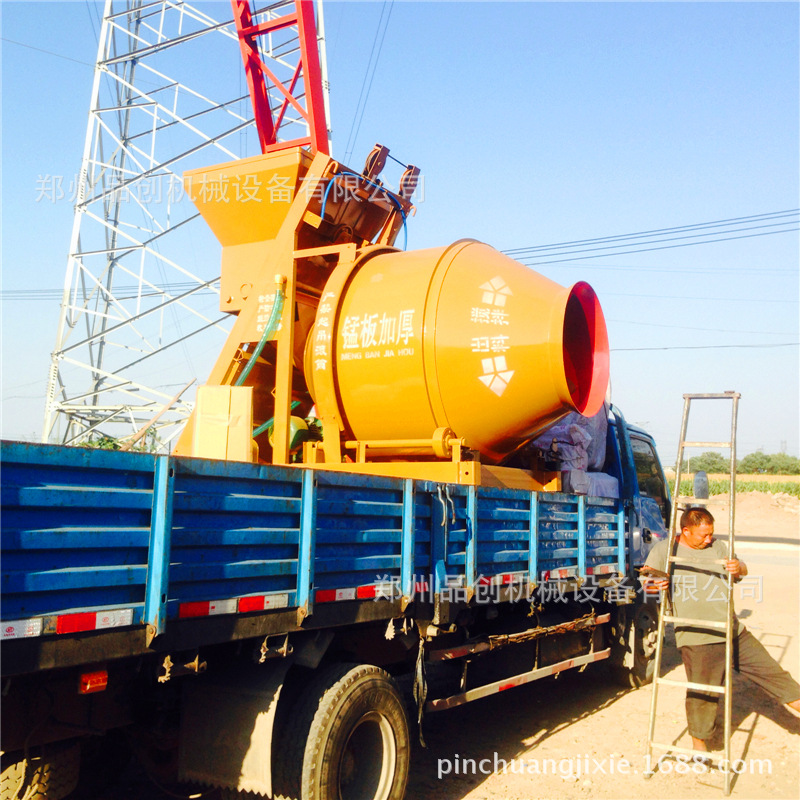

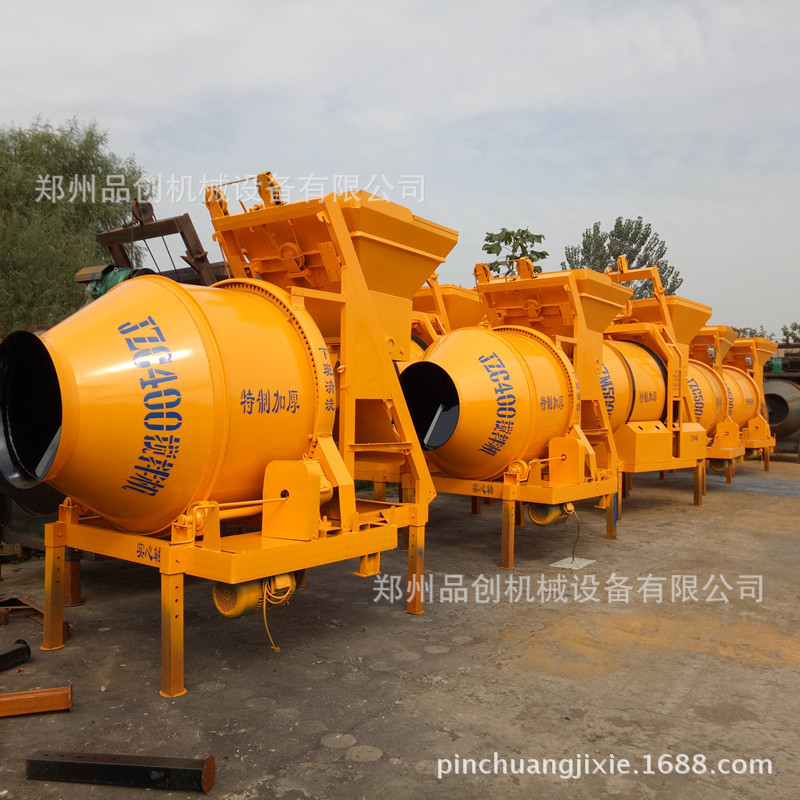

移动式JZC500混凝土搅拌机概述

移动式JZC500混凝土搅拌机属于自落式双锥反转出料移动式混凝土搅拌机，可搅拌塑性和半干硬性混凝土。搅拌筒正转搅拌，反转出料，每罐可搅拌500升混凝土(指捣实后混凝土体积)，每小时可生产14-18立方米。

郑州品创供应 移动式JZC滚筒混凝土搅拌机液压搅拌机 电动搅拌机 柴油动力搅拌机 翻斗式搅拌机 爬梯式搅拌机 全自动混凝土搅拌机 JS搅拌机 JZM搅拌机 摩擦式搅拌机 各种型号混凝土搅拌机 水泥搅拌机 砂石骨料搅拌机

移动式JZC500混凝土搅拌机结构简介

移动式JZC500混凝土搅拌机由搅拌机构、进料机构、供水系统、底盘和电气等十三个部分组成。搅拌结构搅拌机构由搅拌筒、托轮和传动系统等组成。1、前支轮 2、上料机架 3、底盘总成 4、减速系统 5、离合器 6、操纵杆 7、行走轮8、托轮 9、搅拌筒 10、电器控制箱 11、罩壳 12、供水系统 13、进料机构

移动式JZC500混凝土搅拌机搅拌桶1、出料叶片 2、出料锥 3、低叶片 4、滚道 5、高叶片 6、筒体 7、大齿圈 8、进料锥

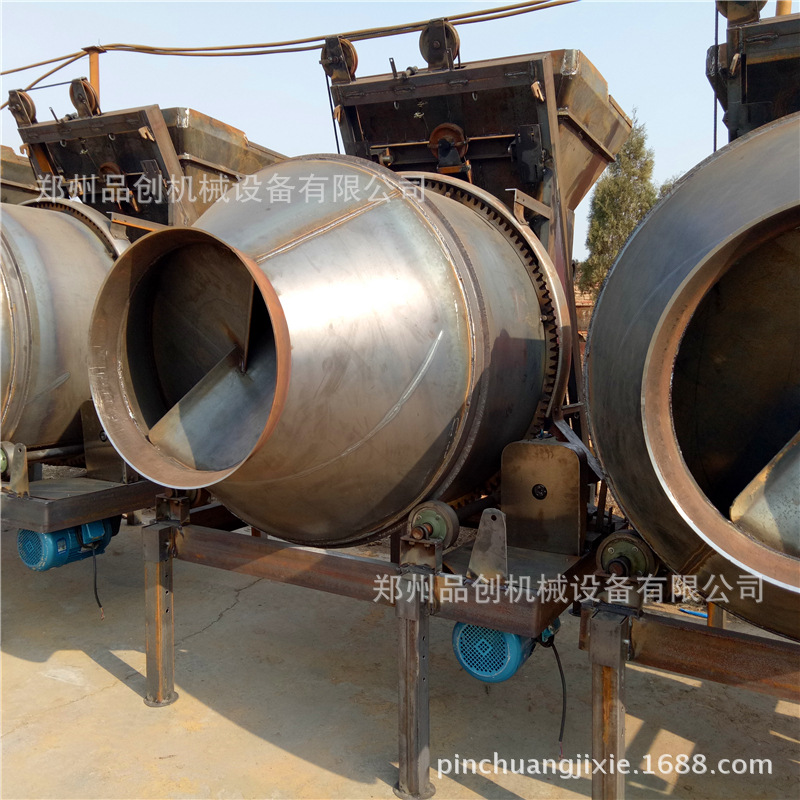

搅拌筒(图二)是搅拌机的工作部件，搅拌筒为双锥形，筒体内焊有两对高低叶片，交叉布置，分别也拌筒轴线成一定夹角，搅拌筒旋转时，叶片在啊使物料提升下落的同时，还使物料轴向来回窜动，所以搅拌运动比较强烈，搅拌35~45秒即可达到匀质混凝土。

在搅拌筒的出料锥体内部，焊有一对出料叶片，改变拉筒旋转方向，混凝土即由低叶片推向出料叶片并排出筒外。

搅拌筒四个托轮，搅拌筒由电机经减速箱驱动齿圈而旋转，故在有雾、阴雨天气，仍然可靠工作。

移动式JZC500混凝土搅拌机传动系统

传动系统减速箱为二级圆柱齿轮减速，传动比为6.04248，三角皮带轮树比为2.3912，拦筒齿圈速比为7.1111，总传动比为102.7467。拌筒的正反转由电机换向实现。

移动式JZC500混凝土搅拌机进料机构

进料机构欧上料斗、爬梯、接长轨道和落地轨道组成(图四)

进料斗的升降及爬翻动作，由齿轮减速箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制。料斗的上极限位置由限位装置，自动脱开离合器。

移动式JZC500混凝土搅拌机供水系统由电机、水泵、调节阀和管路组成

移动式JZC500混凝土搅拌机电机通电后水泵即可将水直接注入拌筒，并通过调节阀来调节水的流量，(出厂时流量已调整合适)。搅拌所需的水量，是通过电气箱内的时间继电器直接控制水泵电机运转时间来实现的。用户可按给定时间流量关系图(图六)，选择要求水量所需时间，并可定期的校核或修正该图。供水时，按一下左边的一只按钮，水泵启动，达到规定的时间后，供水电路自动切断。右边的旋转式按钮旋转后，按一下左边的按钮，可连续供水，推进冲洗管，接上水管，可以冲洗搅拌机外表。拉出冲洗管，搅拌机恢复正常供水状态。

移动式混凝土搅拌机技术参数

移动式JZC500混凝土搅拌机应用

移动式JZC500混凝土搅拌机适用于一般建筑工地、道路、桥梁工程和中小型混凝土构件厂。固定搅拌时，可挖地坑，使料斗口与地面平齐，进料方便，大大减轻劳动强度。本机结构新颖，具有生产效率高，搅拌质量好、重量轻、造型美观等优点，是一种比较先进的机型。

移动式JZC500混凝土搅拌机维护保养

1 保养机体的清洁，清除机体上的污物和障碍物。

2 检查各润滑处的油料及电路和控制设备，并按要求加注润滑油。

3 每班工作前，在搅拌筒内加水空转1--到2min，同时检查离合器和制动装置工作的可靠性。

4 混凝土搅拌机运转过程中，应随时检听电动机，减速器，传动齿轮的噪声是否正常，温升是否过高，

5 每班工作结束后，应认真清洗混凝土搅拌机。

 移动式JZC500混凝土搅拌机注意事项

1、移动式JZC500混凝土搅拌机应设置在平坦的位置，用方木垫起前后轮轴，使轮胎搁高架空，以免在开动时发生走动。 2、混凝土搅拌机应实施二级漏电保护，上班前电源接通后，必须仔细检查，经空车试转认为合格，方可使用。试运转时应检验拌筒转速是否合适，一般情况下，空车速度比重车(装料后)稍快2~3转，如相差较多，应调整动轮与传动轮的比例。

3、移动式JZC500混凝土搅拌机拌筒的旋转方向应符合箭头指示方向，如不符实，应更正电机接线。

4、检查传动离合器和制动器是否灵活可靠，钢丝绳有无损坏，轨道滑轮是否良好，周围有无障碍及各部位的润滑情况等。

5、开机后，经常注意混凝土搅拌机各部件的运转是否正常。停机时，经常检查混凝土搅拌机叶片是否打弯，螺丝有否打落或松动。

6、当混凝土搅拌完毕或预计停歇1h以上，除将余料出净外，应用石子和清水倒入抖筒内，开机转动，把粘在料筒上的砂浆冲洗干净后全部卸出。料筒内不得有积水，以免料筒和叶片生锈。同时还应清理搅拌筒外积灰，使机械保持清洁完好。

7、下班后及停机不用时，应拉闸断电，并锁好开关箱，以确保安全。
