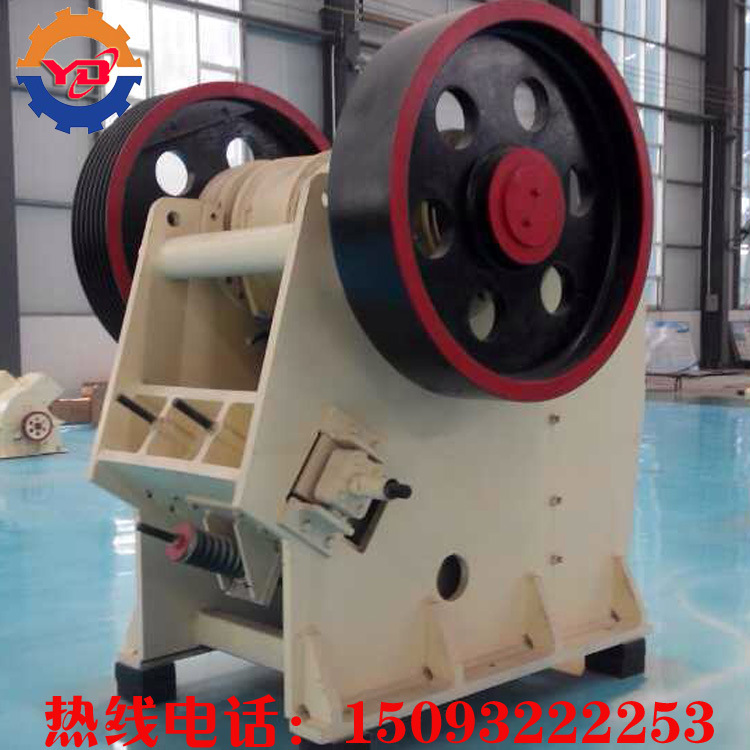

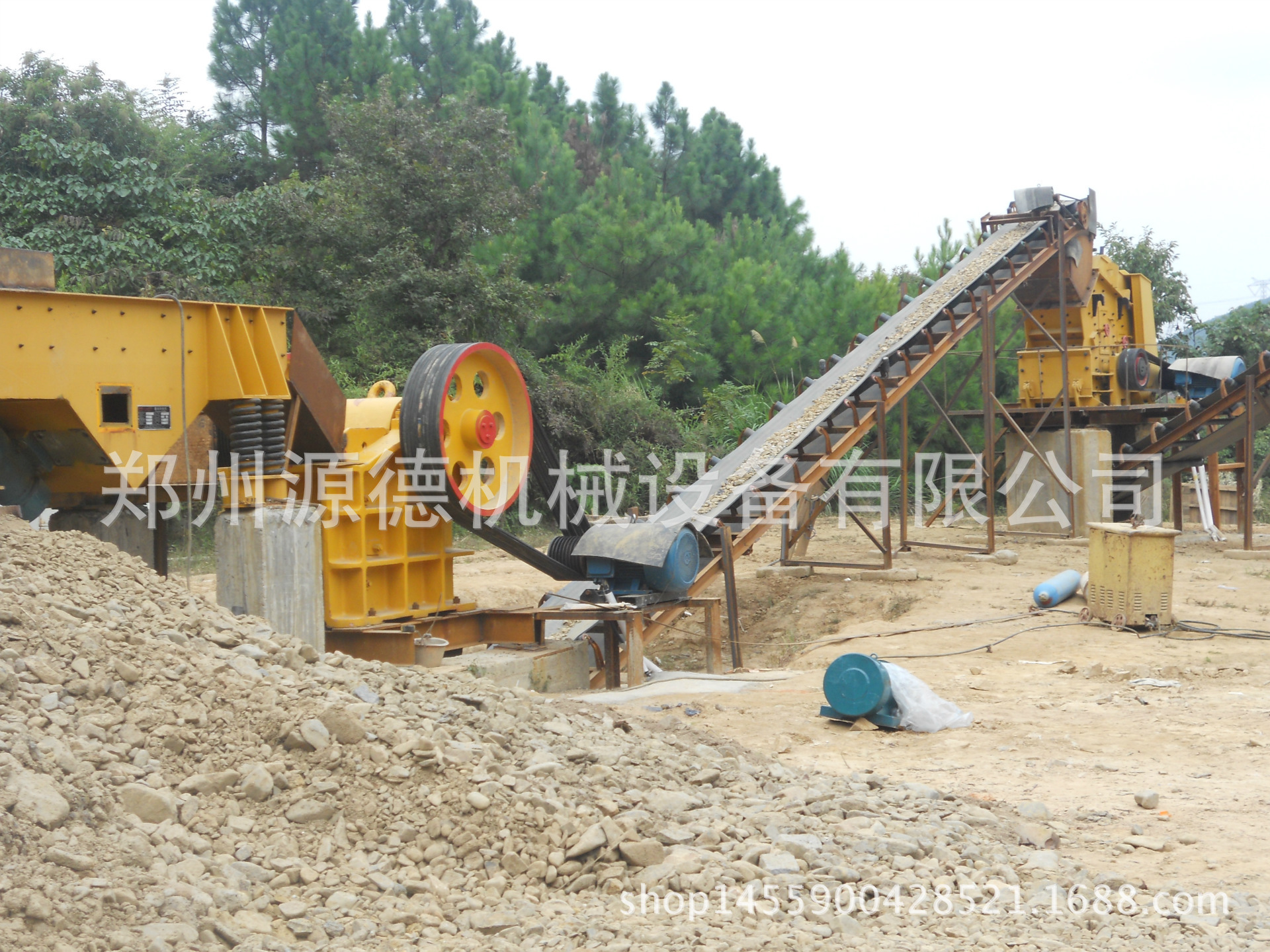

河南源德机械设备有限公司生产的鄂式破碎机（颚式破碎机），具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。
颚式破碎机结构概况：
颚式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。
1、固定体：颚式破碎机固定体的主要部件是机架，机架的制造工艺有两种：中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋，并通过严格的质量控制和特定的工艺要求，达到与铸造机架相同的使用效果。为了防止机架侧壁的严重磨损，在破碎腔左右侧上装有护板，可随意更换。
2、转动体：由动颚、偏心轴、轴承、皮带轮等几部分组成，是颚式破碎机传动和承受力的主要部分。
a、动颚由动颚支架和活动颚板等部件组成，颚破的动颚支架采用35#铸钢，并经过调质处理。
b、颚式破碎机的偏心轴由45#钢车制，并经过调质处理。
c、轴承采用双列向心球面滚子轴承，具有微调、承受力大、耐用的特点。
d、颚板分活动和固定两种，为提高破碎效果，表面采用优化齿型，材质采用ZGMn13具有硬度高、耐磨，使用效果良好的特点。
3、调整装置：该装置是用来调整排料口的大小尺寸，控制颚式破碎机出料粒度。我厂颚式破碎机调整机构有两种形式：提长楔块式和顶杆垫片式，调整方便灵活，能实现无级调整。
鄂式破碎机工作原理：
鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外.
鄂式破碎机的维修方法
为颚式破碎机正常工作，除正确操作外，必须进行计划性维修，其中包括日常维护检查，小修、中修和大修。
（1）小修：主要内容包括检查并修复调整装置，高速排料口间隙，对磨损的衬板调头或更换。检修传动部分、润滑系统及更换润滑油等。小修的周期为1-3个月左右。
（2）中修：除进行小修的部工作外，还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1-2年左右。
（3）大修：除进行中修的部工作外，还包括更换或车削偏心轴和动颚心轴，浇铸连杆头上部的巴氏合金，更换或修复各磨损件。大修的周期一般为5年左右。
|
颚式破碎机主要技术参数：
|
|
型号
|
进料口
尺寸
（mm）
|
大进
料粒度
（mm)
|
排料口调
整范围
（mm)
|
处理能力
（t/h)
|
偏心轴转速
（r/min)
|
电动机功率
（kw)
|
重量
（t)
|
外形尺寸
（长×宽×高）
(mm)
|
|
PE-150×250
|
150×250
|
125
|
10-40
|
1-3
|
250
|
5.5
|
0.6
|
720×660×850
|
|
PE-200×300
|
200×300
|
180
|
15-50
|
2-6
|
260
|
7.5
|
1
|
910×750×990
|
|
PE-200×350
|
200×350
|
180
|
18-70
|
3-10
|
260
|
11
|
1.3
|
1000×870×990
|
|
PE-250×400
|
250×400
|
210
|
20-60
|
5-20
|
300
|
15
|
2.8
|
1300×1090×1270
|
|
PE-400×600
|
400×600
|
340
|
40-100
|
16-60
|
275
|
30
|
7
|
1730×1730×1630
|
|
PE-500×750
|
500×750
|
425
|
50-100
|
40-110
|
275
|
55
|
12
|
1980×2080×1870
|
|
PE-600×900Ⅱ
|
600×900
|
500
|
65-160
|
50-180
|
250
|
55-75
|
17
|
2190×2206×2300
|
|
PE-600×900
|
600×900
|
500
|
75-200
|
60-200
|
250
|
75
|
20
|
2290×2290×2400
|
|
PE-750×1060
|
750×1060
|
630
|
80-140
|
115-330
|
250
|
110
|
29
|
2660×2430×2800
|
|
PE-870×1060
|
870×1060
|
660
|
200-260
|
290-336
|
250
|
110
|
31.5
|
2810×2430×2800
|
|
PE-900×1060
|
900×1060
|
685
|
230-290
|
160-400
|
250
|
110
|
33
|
2870×2420×2940
|
|
PE-900×1200
|
900×1200
|
750
|
95-165
|
220-450
|
200
|
110
|
52
|
3380×2870×3330
|
|
PE-1000×1200
|
1000×1200
|
850
|
195-265
|
315-500
|
200
|
110
|
55
|
3480×3876×3330
|
|
PE-1200×1500
|
1200×1500
|
1020
|
150-300
|
400-800
|
180
|
160
|
100.9
|
4200×3300×3500
|
|
PEX-150×750
|
150×750
|
120
|
18-48
|
8-25
|
320
|
15
|
3.8
|
1200×1530×1060
|
|
PEX-250×750
|
250×750
|
210
|
25-60
|
13-35
|
330
|
30
|
5.5
|
1380×1750×1540
|
|
PEX-250×1000
|
250×1000
|
210
|
25-60
|
16-52
|
330
|
37
|
7
|
1560×1950×1390
|
|
PEX-250×1200
|
250×1200
|
210
|
25-60
|
20-61
|
330
|
45
|
8.5
|
2140×1660×1500
|
|
PEX-300×1300
|
300×1300
|
250
|
20-90
|
16-105
|
300
|
75
|
11
|
2720×1950×1600
|
技术参数如有变动恕不另行通知
|
