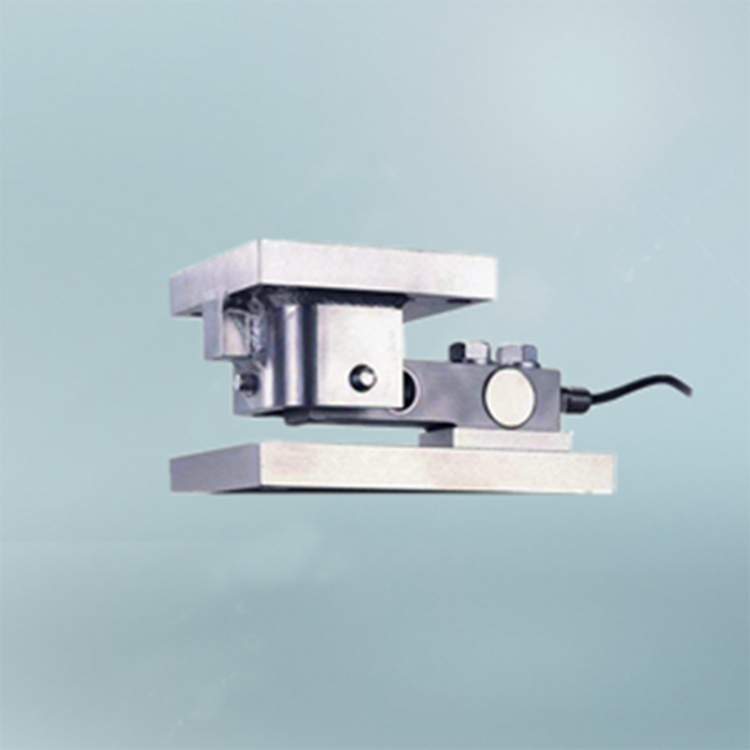

悬臂梁称重模块采用悬臂梁传感器弹性体结构，可分为静载和动载模块，具有低外形、抗偏载、精度高、强度好等特点。广泛用于工业系统中力的测量和天车称、轨道衡、料斗称等各种电子自动称量系统中。
技术参数
|
参数 |
单位 |
技术指标 |
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.05 |
灵敏度温度系数 |
≤%F·S/10℃ |
±0.05 |
|
非线性 |
≤%F·S |
±0.05 |
工作温度范围 |
℃ |
-20℃～+80℃ |
|
滞后 |
≤%F·S |
±0.05 |
输入电阻 |
Ω |
400±20Ω |
|
重复性 |
≤%F·S |
±0.05 |
输出电阻 |
Ω |
352±5Ω |
|
蠕变 |
≤%F·S/30min |
±0.05 |
安全过载 |
≤%F·S |
150% F·S |
|
零点输出 |
≤%F·S |
±1 |
绝缘电阻 |
MΩ |
≥5000MΩ(50VDC) |
|
零点温度系数 |
≤%F·S/10℃ |
±0.05 |
推荐激励电压 |
V |
10V-15V |
外形尺寸（静载模块）
外形尺寸（动载模块）
安装实例
