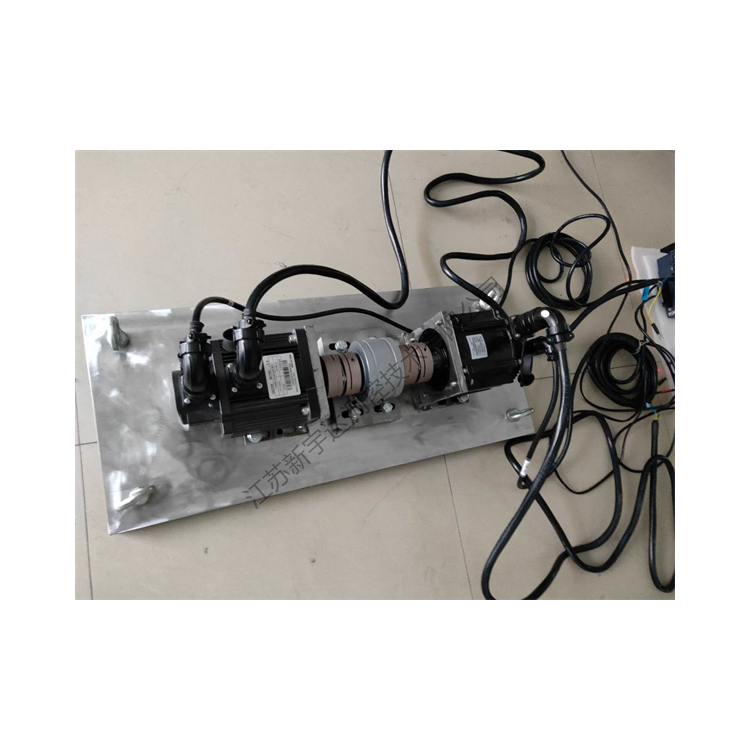

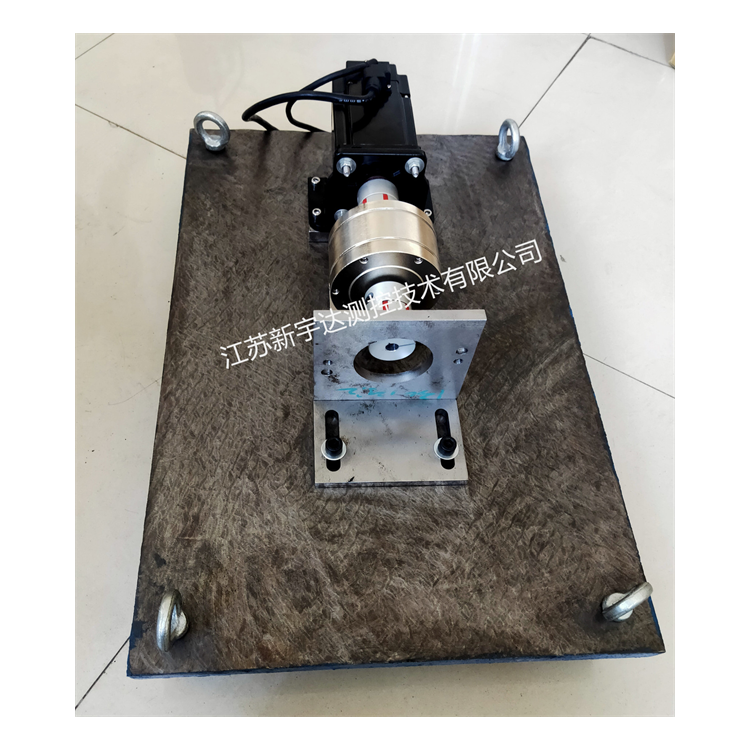

XYD-Y11电机/马达测试台

一、电机测试台应用范围：

XYD-Y11电机测试台可以满足伺服电机、直流电机、交流电机、驱动马达等不同产品的要求，对电机模拟加载，加载阻尼连续可调，进而实现对电机以及电机控制器性能的分析。

二、电机测试台单元：

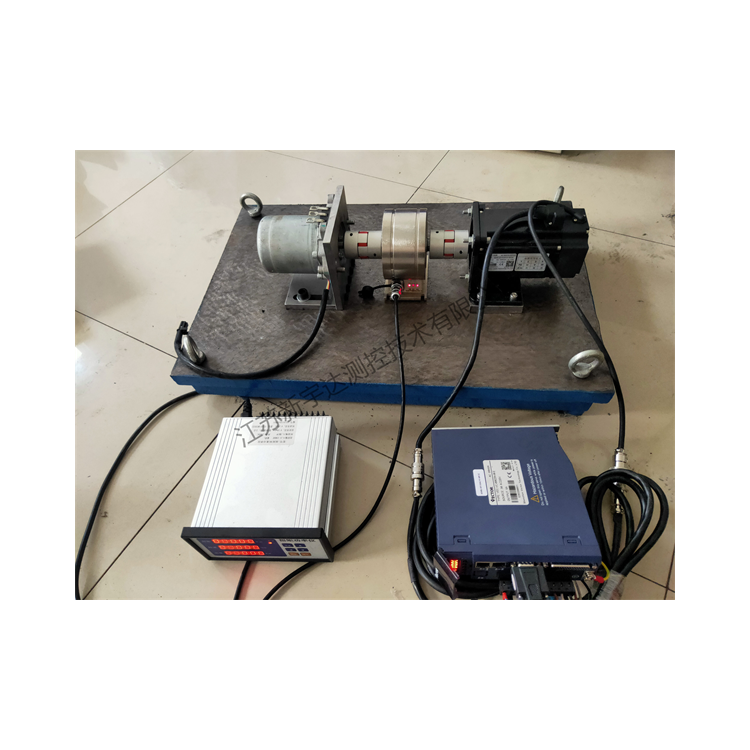

由转矩转速传感器、扭矩功率仪、磁滞制动器/伺服电机、磁滞控制器/伺服控制器、采集软件、扭矩功率仪、电参数仪（选配）、平板、支架等工装组成。

三、电机测试台介绍：

功率：0-2.2Kw内可选（标配型），扭矩：0-±10N.m内, 转速：0-6000r/分内

平台尺寸：400x600mm，可扩展更大功率（请咨询）。

转矩转速传感器与被测电机相连接，检测电机输出的扭矩、转速、功率，通过转矩转速测量仪实时显示检测参数。

电参数仪可以测试电机的电压，电流，功率因数，电功率

数据采集软件与扭矩转速功率仪和电参数仪搭配使用，在电脑上可以显示扭矩，转速，功率，电压，电流，电功率的测量值和曲线，可以计算电机效率，能实现数据显示，存储，回放，打印等功能。可以设置限值，运行时间，坐标，形式，自动采集时间，定点，数据处理等功能。

磁滞制动器/伺服电机通过测试专用柔性联轴节与转矩传感器相连，工作时手动调节加载控制器旋扭，加载控制器对应输出激磁电流给磁滞制动器，磁滞制动器相应加载。

磁滞制动器/伺服电机加载时通过将被测电机动能转换为热能产生阻尼，激磁电流越大，转换能力越强，阻尼越大。因为工作中产生热量，需要接通压缩空气/风冷把磁滞制动器/私服电机内部热量带走。

被测电机通过控制器进行转速调节。
