光伏直流汇流电缆

1.电缆的名称
铜芯太阳能发电光伏直流汇流电缆   1kV GFDC-YJVB 芯数：2芯；规格：35~185
铜芯太阳能发电光伏直流汇流铠装电缆   1kV GFDC-YJVB22 芯数：2芯；规格：35~185
铝合金导体太阳能发电光伏直流汇流电缆   1kV GFDC-YJLHVB 芯数：2芯；规格：35~185
铝合金导体太阳能发电光伏直流汇流铠装电缆  1kV GFDC-YJLHVB22 芯数：2芯；规格：35~185

2.产品用途
    该电缆主要用于光伏电站汇流箱到逆变器之间直流电力传输。

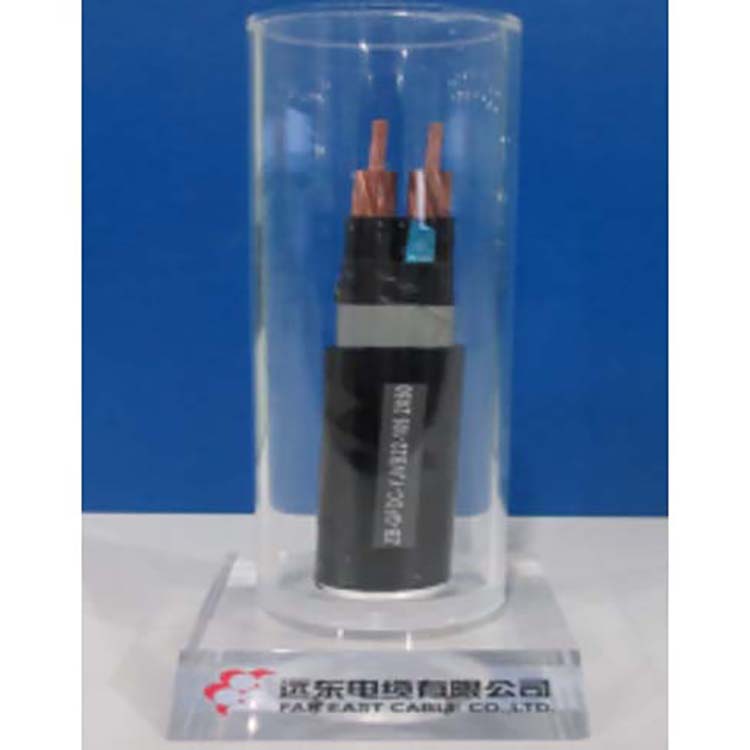

3.产品结构图

4.产品性能特点
（1） 更宽的环境温度适应性：电缆耐温等级有90℃、105℃、125℃三个耐温等级；
（2） 更大的传输容量：电缆导体长度短，电阻小；电缆无填充，热阻小；
（3） 更好的弯曲性能：电缆弯曲半径为15倍的电缆短边尺寸，与两芯绞合电缆结构相比，弯曲半径可缩小到60%左右；
（4） 更安全的电气稳定性：电缆按照直径为20倍扁形电缆短边尺寸弯曲处理后经导体105℃下负荷循环试验、冲击电压试验以及随后的1.85kV/2h直流耐压试验不击穿。

5.产品卖点
（1）更低采购成本，比工程应用的YJV22电缆成本低；
（2）更低的电力传输线损；
（3）更安全的直流电气性能；
（4）电缆采用黑色外护，桥架遮光挡水敷设，电缆具备良好的防太阳光老化特性；
（5）电缆弯曲半径要小，方便跨檐安装；
（6）电缆具有抗压能力，牢固垂直固定；
（7）电缆具有铠装结构，适应电缆沟、直埋敷设；
（8）可以采用铝合金导体替代铜导体，进一步降低成本。
