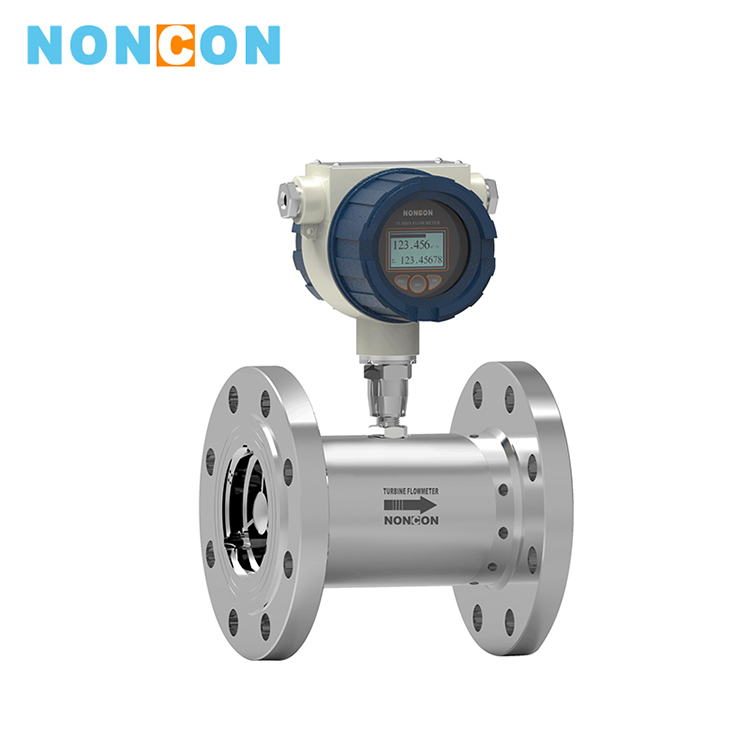

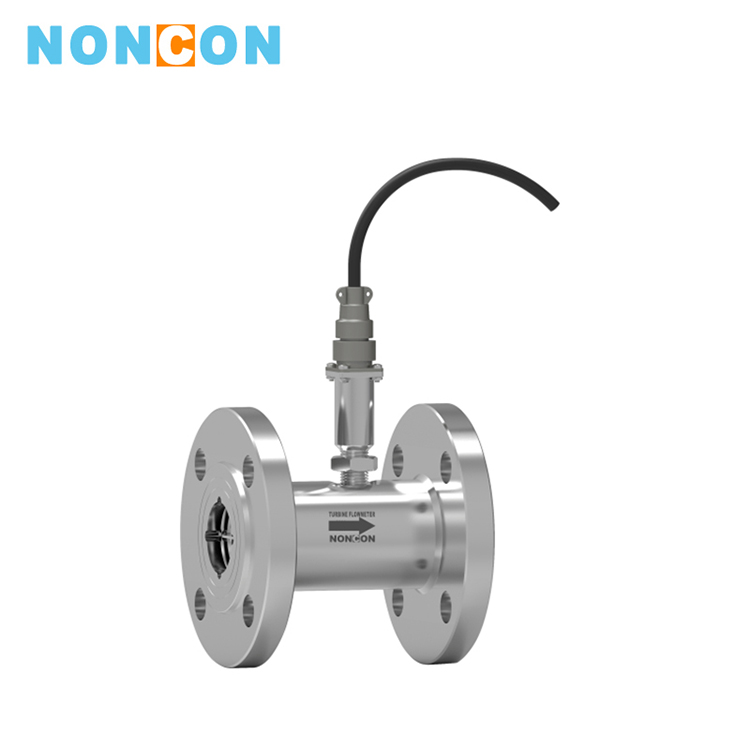

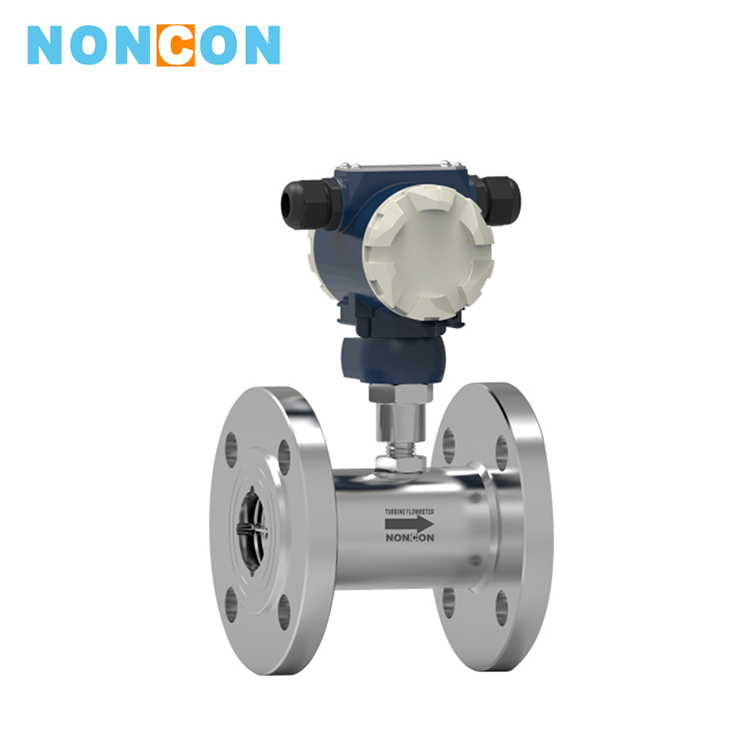

LWGY液体涡轮流量计

LWGY液体涡轮流量计产品特点

■高精 确,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；

■重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极 高的精 确度,在贸易结算中是优先选用的流量计;

■输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;

■可获得很高的频率信号(3~4kHz) ,信号分辨力强;

■范围度宽,中大口径可达1:20,小口径为1:10;

■结构紧凑轻巧,安装维护方便,流通能力大;

■适用高压测量,仪表表体上不必开孔,易制成高压型仪表;

■专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;

■可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

LWGY液体涡轮流量计结构特征与工作原理

(1)结构特征

传感器为硬质合金轴承止推式,不仅保证精度,耐磨性能提高,而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理

流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永 久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲页率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:

Q=f/k*3600

式中：

f-----脉冲频率[Hz]

k----传感器的仪表系数[1/m3] ,由校验单给出。

每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
