注射泵灌装系统HMD04-1

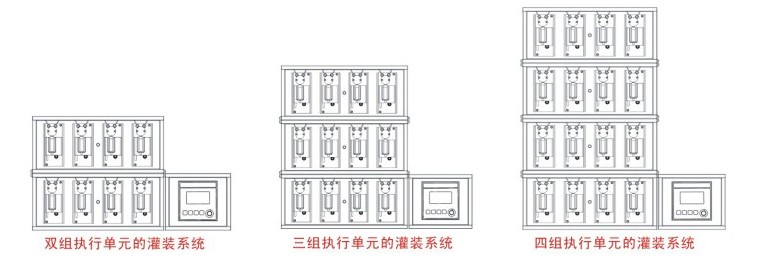

　　HMD04-1注射泵灌装系统是我公司为小剂量灌装设计的注射泵自动控制系统。主要在灌装机械中配套使用，适合高精度、小剂量液体灌装。HMD04-1为模块化结构，每个执行单元4通道，可扩充至4个执行单元、16通道，共用一个控制器。

　　适用场所：

　　灌装机械中配套使用

　　产品特性：

　　HMD04-1注射泵灌装系统是我公司为小剂量灌装设计的注射泵自动控制系统。主要在灌装机械中配套使用，适合高精度、小剂量液体灌装。HMD04-1为模块化结构，每个执行单元4通道，可扩充至4个执行单元、16通道，共用一个控制器。

　　功能特点

　　本灌装系统的执行单元采用高精度工业注射泵，更适合小剂量的精·确灌装

　　可以控制多通道

　　循环次数，间隔时间可设置，个通道可单独校正，方便客户使用

　　可通过按键选择内控/外控方式

　　接收灌装启动信号，实现灌装功能

　　接收缺瓶止灌信号，实现缺瓶止灌的功能

　　大屏幕液晶显示，人机界面友好

　　具有预处理、回流、冲洗功能

　　可记忆设置的各种工作参数

　　外壳具有一定的防腐蚀、防溅液功能，防护等级为IP31

　　技术指标

　　灌装液量范围：100μl-5ml

　　液量准确度：误差≤1%(液量为选配注射器容量的100.0%时)

　　液量精·确度：重复性误差≤0.5%(液量为选配注射器容量的100.0%时);重复性误差≤2%(液量≥选配注射器容量的20%时)

　　灌装液量范围：100μl-5ml(选配注射器容量的20%-100.0·%)

　　灌装、抽取速度范围：8.3μl-2.5ml/s(选配注射器容量/60s-选配注射器容量/2s)

　　灌装、抽取时间：根据灌装液量和灌装、抽取时间自动计算

　　灌装间隔时间范围：0-3600(s)

　　灌装循环次数范围：1次-30000次，"0"为无限循环方式

　　校准：各通道单独校准

　　预处理、回流、冲洗次数范围：1次-100次

　　适用注射器规格：500μl、1ml、2.5ml、5ml，活塞满行程30mm

　　液路材质：彭硅酸盐玻璃、聚四氟乙烯、聚三氟氯乙烯

　　液路zui大承压参考值：0.68Mpa

　　管路接口：1/4''-28内螺纹接口

　　注射器接口：1/4''-28内螺纹接口

　　控制方式：内控/外控可设置

　　灌装启动信号输入：TTL电平信号输入，高电平有效。(各通道同步控制)

　　冲洗信号输入：TTL电平信号输入，高电平有效。(各通道同步控制)

　　缺瓶止灌信号输入：TTL电平信号输入，低电平有效。(各通道单独控制)

　　外形尺寸(长×宽×高)：600×256×170(mm)

　　适用电源：AC 90V-260V/60W

　　工作环境温度：15℃-40℃(主要受注射器中聚四氟乙烯材料的温度特性决定)

　　工作环境相对湿度：<80%

　　外壳防护：IP31，不锈钢外壳

　　重量(一个单元)：10kg(一个执行单元+一个控制器)
