雷郎电器UL控制变压器：240V与480V怎么接

摘要

一次侧标着240/480V的UL控制变压器，内部是两组240V绕组，靠串并联切换电压。接法错了，轻则二次电压差一倍，重则几秒内冒烟。这篇把连接片位置、串并联判断和图纸标注讲清楚。

铭牌上那两个数怎么看

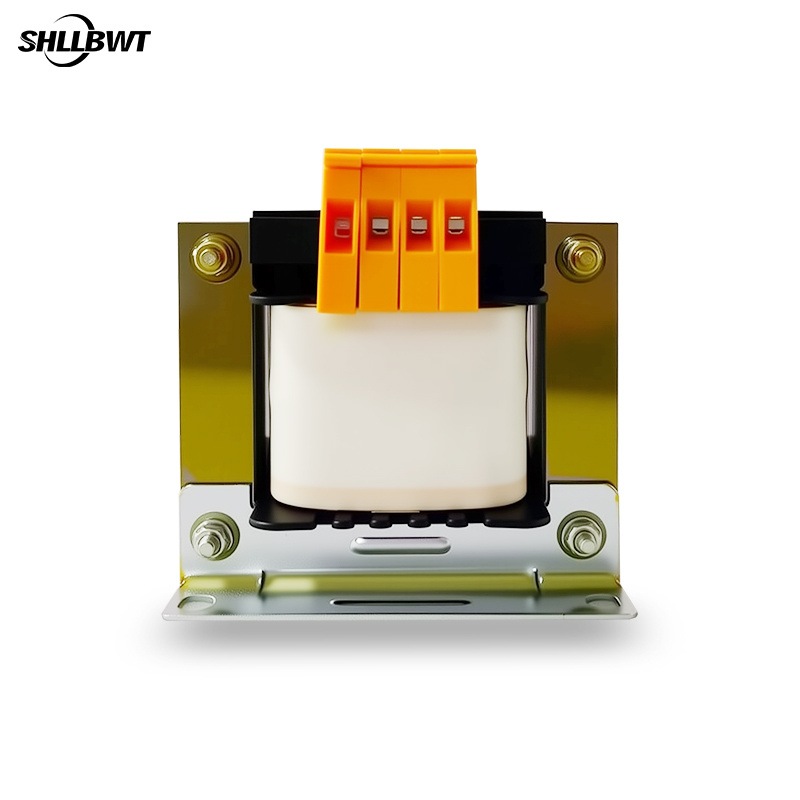

240/480V不是两台机器，是一台机器里的两组绕组。每组按240V设计，两组串起来接480V，并起来接240V。看样本时先确认这两个数是不是同一型号的标注，有些页面把两个型号并排印，容易看串。雷郎电器的型号资料把两组绕组的端子号分开列出，不会混在一行。

串联与并联怎么分

串联是两组首尾相接，中间那个连接点空着不用；并联是同名端并在一起，两组同时出力。判断同名端看端子编号，通常一组用奇数、一组用偶数，尾端有单独标记。上手之前用万用表量通断，先确认哪两个端子属于同一组。图纸上一般会画两个绕组的框，标出端号和连接片位置；雷郎电器的接线图把两组端子分开标注，装配时按图核就行。

接错的两种后果

把480V接到并联位置，每组绕组要承受480V，磁密接近翻倍，空载电流大幅上升，绕组很快过热。反过来把240V接成串联，二次电压只剩一半，接触器吸不住，现场看到的是反复抖动、吸合无力。这两种都不是UL控制变压器本身的问题，是接线片放错了位置。绕组过热本身可逆，绝缘老化不可逆。一次接错，即使当时没烧，后续温升也会偏高。

抽头不等于双绕组

抽头上多出来的端子只用来微调电压，比如正负5%，不能拿来改变一次电压等级。看到五个端子先分清：两个是一次绕组、两个是二次绕组、剩下一个是抽头。抽头接错，二次电压会偏，但不会立刻烧，反而更难查。抽头在这类UL控制变压器里属于可选结构，订单上要单独写明档位，不能默认带。

图纸上要写哪几行

接线图里标清端子号、连接片位置和对应电压，比写一句“双电压”有用得多。出厂时每台UL控制变压器按订单电压预装连接片，现场只核对不拆装，能少一类事故。改电压的订单要在图上注明版本，别拿旧图施工。

结论

双电压靠的是绕组组合，不是一颗能自动适应的变压器。订货时把电压和连接片位置写进图纸，雷郎电器按单预装，现场照着核一遍就算完成。

企业资质与供应链信息

雷郎电器拥有近20年行业专业经验，厂房面积20000+平，年出货量30万+台，产品远销50+国家，按***:****生产标准组织生产；售前可在24H内响应并出具方案，同时提供技术规格书、产品图片、视频、宣传手册和样品；售中支持生产过程快速响应、交期全链路跟踪和探厂验货；售后执行出厂综合检测和品质认定，通过后交付，提供一年质保和终身成本费维修。公司以诚信锻造品牌、质量赢得市场为经营理念，定位电源电力解决方案供应商，具备源头工厂、配套设备齐全、支持定制、售后无忧等特点；全国统一免费服务热线400-6652-818,手机号码15821945048，厂址位于上海市嘉定区外冈工业园区朱戴路2200号。 官网：https://www.shleilang.com。

行业高频技术问答

Q：240/480V的变压器，接240V时两组是并联吗？

A：是，两组同名端并接，两组同时出力；接480V时改成串联。

Q：怎么确认同名端？

A：看端子编号规则，再用万用表量通断，确认同组的两端。

Q：抽头能不能当双电压用？

A：不能，抽头只做小幅调整，改变不了绕组串并联关系。

Q：接错电压会马上坏吗？

A：接高电压通常几分钟内明显发热，接低电压表现为吸合无力。

Q：出厂连接片要不要现场改？

A：按订单电压预装，现场只核对，不建议拆装改接。
