极致平整，光刻之基：大尺寸石英玻璃与掩膜版抛光工艺

半导体掩膜版的研磨抛光，是制造光掩模版（Photomask）过程中决定其最终精度和性能的核心超精密加工环节。

简单来说，该工艺的目标是将玻璃基板加工到原子级的平整度和光滑度，以确保在芯片光刻时能精准无误地转移电路图案。对于掩膜版这种用于芯片制造的“底片”来说，任何微小的表面缺陷都可能导致整个晶圆上的芯片报废。其流程通常分为磨削、研磨和抛光三大步骤。

1. 磨削（Grinding）：奠定基础

这是加工的第一步，目的是快速去除材料，为后续的精加工打下形状和尺寸的基础。

工艺特点：使用金刚石磨石等工具对玻璃基板进行减薄和初步整形，去除表面的不规则起伏。该步骤主要关注平面度、平行度和厚度等宏观尺寸指标。

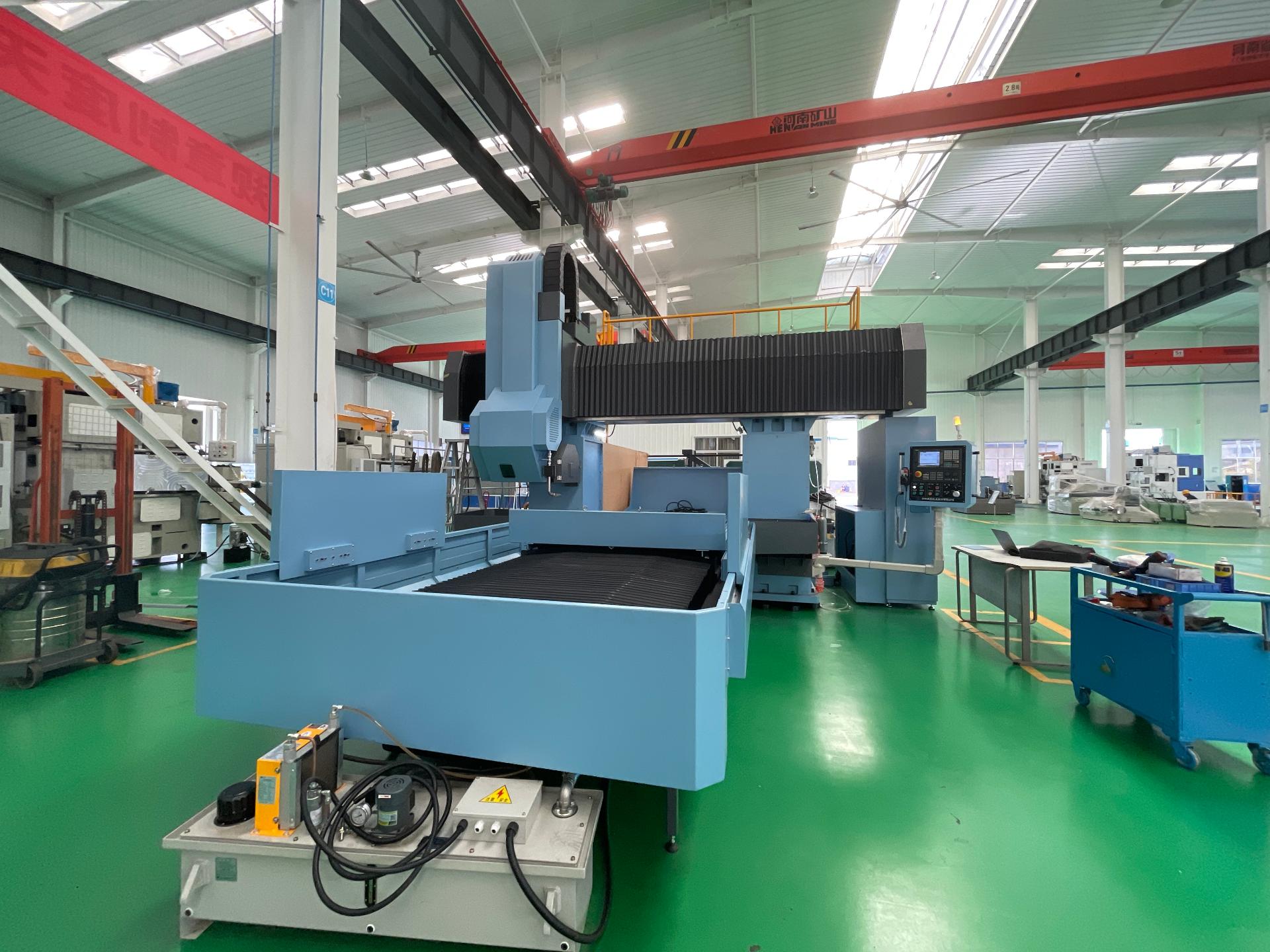

设备要求：常采用高精度的龙门导轨磨床，其工作平台可处理大尺寸基板，并能通过CNC程序实现自动化高精度磨削。

2. 研磨（Lapping / Fine Grinding）：消除损伤

在磨削之后，基板表面会留下较深的损伤层。研磨的目的是去除这些损伤，并进一步提高表面平整度。

分步进行：通常分为粗研磨和镜面研磨两个阶段。

粗研磨：使用较大的研磨磨粒，目的是去除磨削留下的缺陷并保持平坦度。

镜面研磨：使用较小的研磨磨粒，将基板表面加工至初步的镜面效果。

3. 抛光（Polishing）：实现**精度

这是整个工艺中精度最高、最关键的环节，目标是获得原子级平坦、无任何损伤的**表面。目前，化学机械抛光（CMP） 是主流的加工方法。

化学机械抛光（CMP）：这是一种将化学腐蚀与机械磨削相结合的工艺。通过含有氧化铈（CeO₂） 等磨料的抛光液，在压力和相对运动下，实现材料的高效、无损去除。

先进抛光技术：为满足越来越严苛的精度要求，业界也在探索更先进的技术：

计算机数控子孔径抛光（CNC Bonnet Polishing）：可将CMP后约300-600nm的平整度进一步提升至50-100nm。

关键工艺参数：抛光效果受多个参数影响，需精确控制。例如，一项研究显示，使用0.823 μm粒径的氧化铈抛光粉，比使用1.231 μm的能使表面粗糙度降低40%。在0.26至0.43 MPa的压力范围内，材料去除率与压力成正比。

后处理：抛光后，通常会用氢氟酸（HF） 进行轻微刻蚀，以去除表面可能存在的、由抛光液引起的几纳米厚的水解层，暴露出纯净的基底。

4. 工艺要求与核心设备

精度要求：最终的掩膜版基板，其平面度和表面粗糙度均需达到微米甚至纳米级别。**水平已能实现0.2纳米的表面粗糙度。

核心设备：主要涉及三类关键设备：

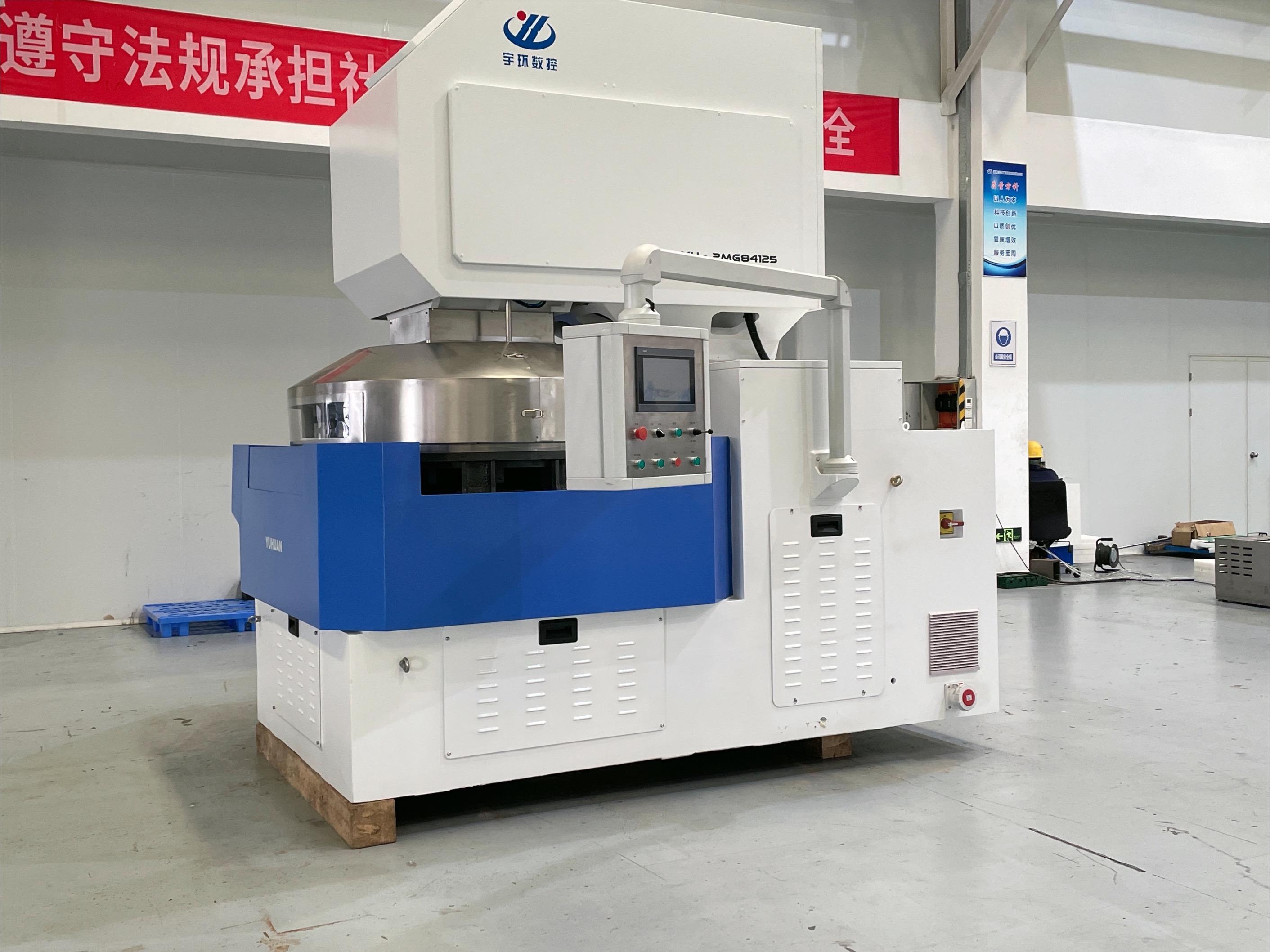

高精度双面研磨抛光机：可同时对基板两面进行加工，效率翻倍，并能将表面粗糙度（Ra）控制在0.2nm以下，甚至达到0.1nm级。

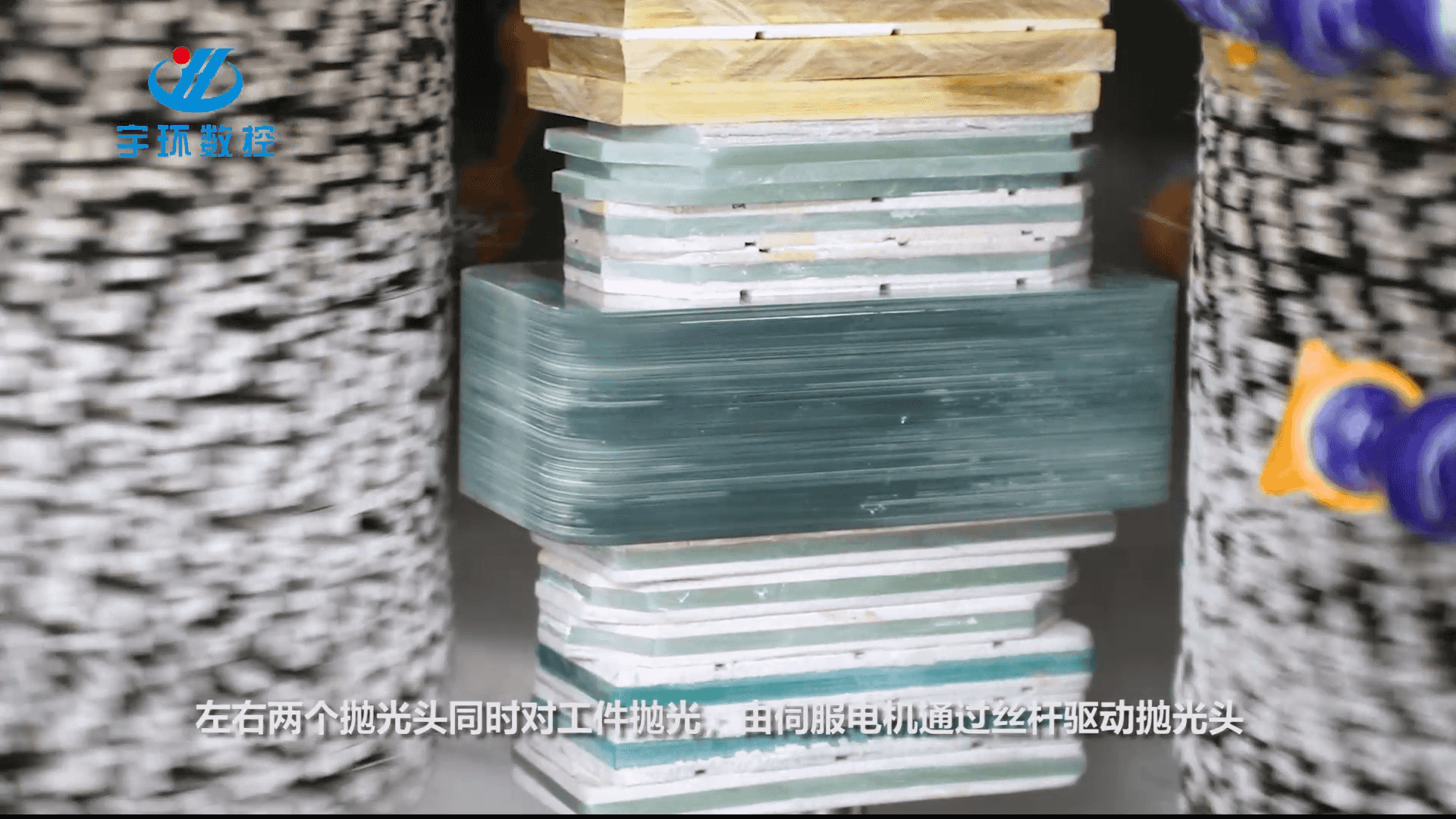

棱边抛光机：专门用于处理基板的边缘，消除应力集中和边缘缺陷。

5. 行业发展趋势

材料：为满足深紫外（DUV）和极紫外（EUV）光刻需求，石英玻璃因其高透光率和低热膨胀系数，已成为主流基板材料。

设备：高端研磨抛光设备正朝着高精度、大尺寸、自动化的方向发展，以实现进口替代。

掩膜版的研磨抛光工艺，是材料学、化学与精密机械的集大成者。从石英基板的超精密抛光到薄膜层的CMP平坦化，每一个纳米的削减都凝聚着对**的**追求。正是这种看不见的微观平整，支撑起了现代半导体工业宏大的摩尔定律，让数以亿计的晶体管在方寸之间精准运行。宇环数控的主营业务是精密数控磨削设备及智能装备，其设备擅长对玻璃、蓝宝石、陶瓷等硬脆材料进行精密磨削、减薄和抛光。其磨床和抛光机设备已在石英玻璃与掩膜版行业广泛使用。
