主要技术参数 |
||
|
型号 |
XH7136 |
XK7136 |
|
工作行程 |
900×400×500mm |
900×400×500mm |
|
工作台尺寸 |
1250×360mm |
1250×360mm |
|
工作台重量 |
430kg |
430kg |
|
T型台数量 |
3-14-80mm |
3-14-80mm |
|
主轴端面至工作台面距离 |
100-580mm |
100-580mm |
|
主轴中心至立柱导轨面距离 |
460mm |
460mm |
|
主轴锥度 |
BT40 |
BT40 |
|
主轴转速范围 |
60-8000rpm |
60-8000rpm |
|
主轴电机功率 |
5.5kw |
5.5kw |
|
X / Y。Z轴电机 |
7.5/7.5/10NM |
7.5/7.5/10NM |
|
X/Y/Z快速移动速度 |
18000mm/min |
18000mm/min |
|
X/Y/Z进给速度 |
2.5-3000mm.min |
2.5-3000mm.min |
|
刀库数量 |
16 |
-- |
|
刀具长度 |
200mm |
-- |
|
定位精度 |
±0.016mm |
±0.016mm |
|
重复定位精度 |
±0.008mm |
±0.008mm |
|
外形尺寸 |
2250×1850×2250mm |
2250×1850×2250mm |
|
重量 |
2800kg |
2800kg |
|
1 |
6000转主轴 |
|
2 |
半防护 |
|
3 |
5.5kw伺服电机 |
|
4 |
三向硬轨 |
|
5 |
广数980MDC系统 |
|
6 |
16把斗笠刀库 |
|
项目 |
选择配置 |
|
1 |
KND2000系统，广数系统， FANUC，新代等进口系统 |
|
2 |
数控分度头 |
|
3 |
三向线轨，两线一硬 |
|
4 |
16把斗笠刀库 24把圆盘刀库 |
|
5 |
螺旋式排屑器 链式排屑器 |
|
6 |
主轴中心出水 |
|
7 |
主轴油冷 |
|
序号 |
产品名称 |
制造商 |
原产地 |
|
1 |
控制器 |
KND数控系统 |
国产 |
|
2 |
主轴电机 |
KND数控系统 |
国产 |
|
3 |
XYZ轴电机 |
KND数控系统 |
国产 |
|
4 |
主轴轴承 |
NSK（P4精密级） |
日本 |
|
5 |

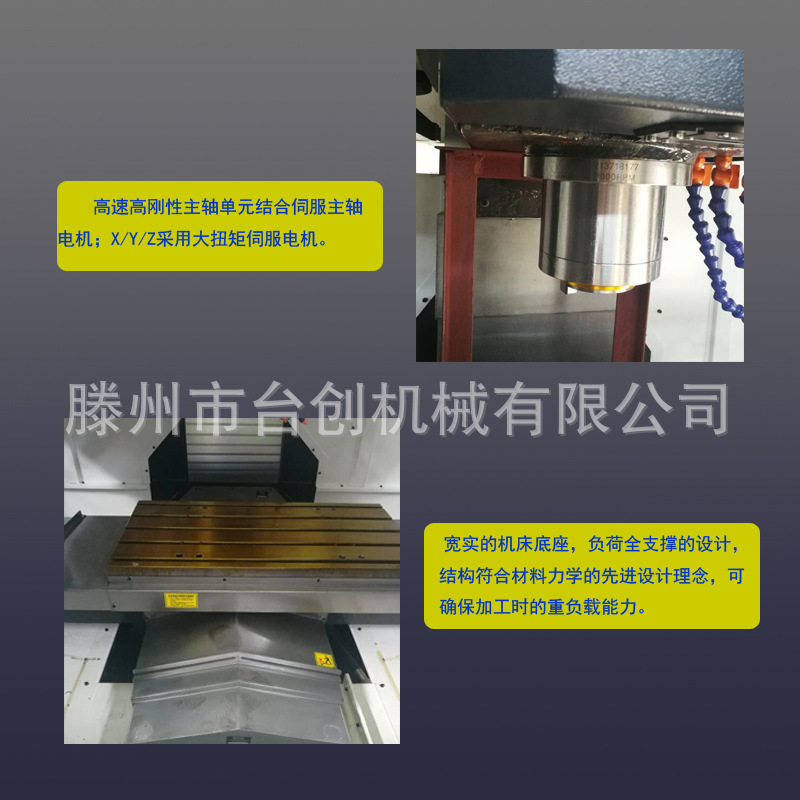

主轴 |
丹铨 |
台湾 |
|
6 |
打刀缸 |
丹铨 |
台湾 |
|
7 |
XYZ轴轴承 |
NSK |
日本 |
|
8 |
XYZ滚珠丝杠 |
岐山 |
台湾 |
|
9 |
自动注油器 |
|
国产 |
|
10 |

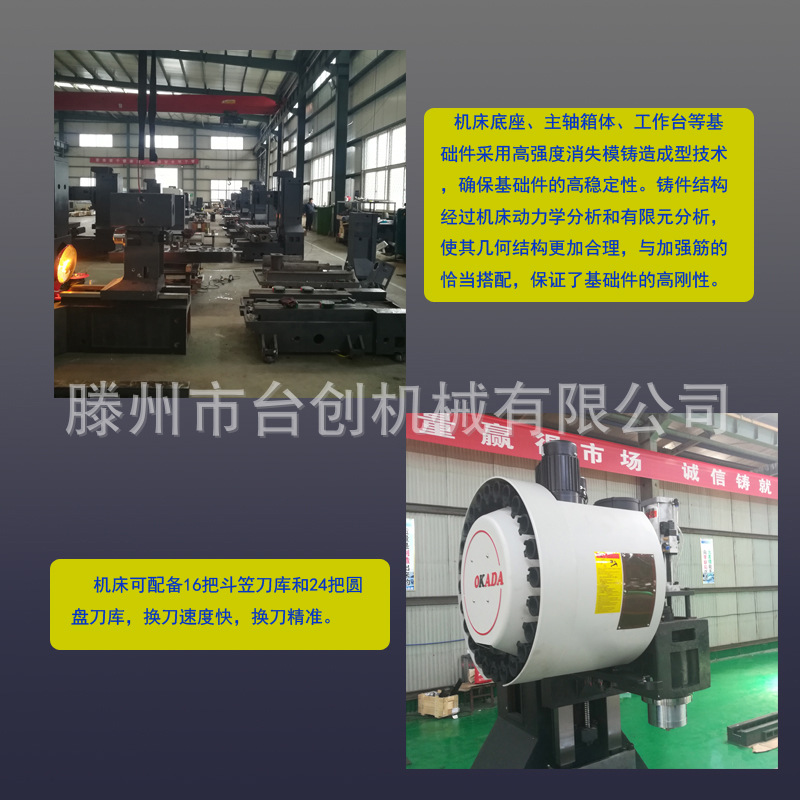

床身 |
高牌号铸铁 |
山东 |
|
11 |
全防护 |
冠维 |
山东 |
