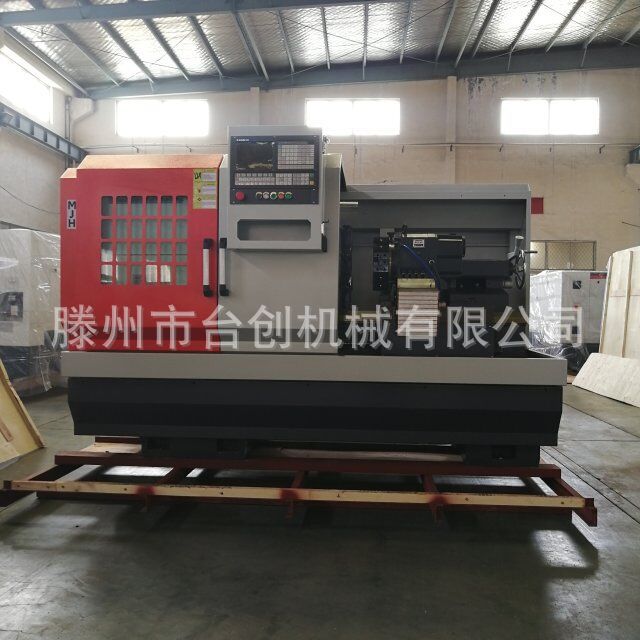

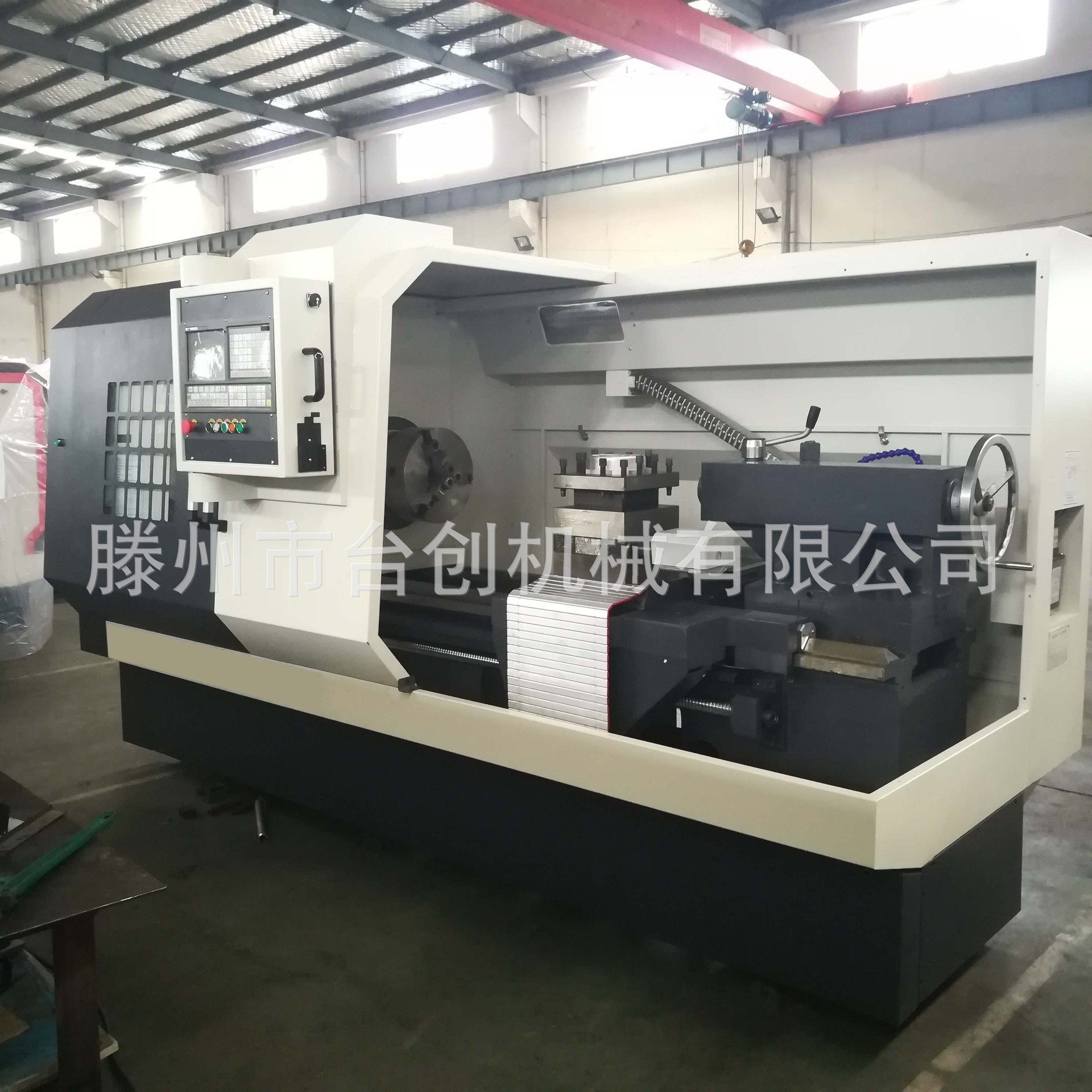

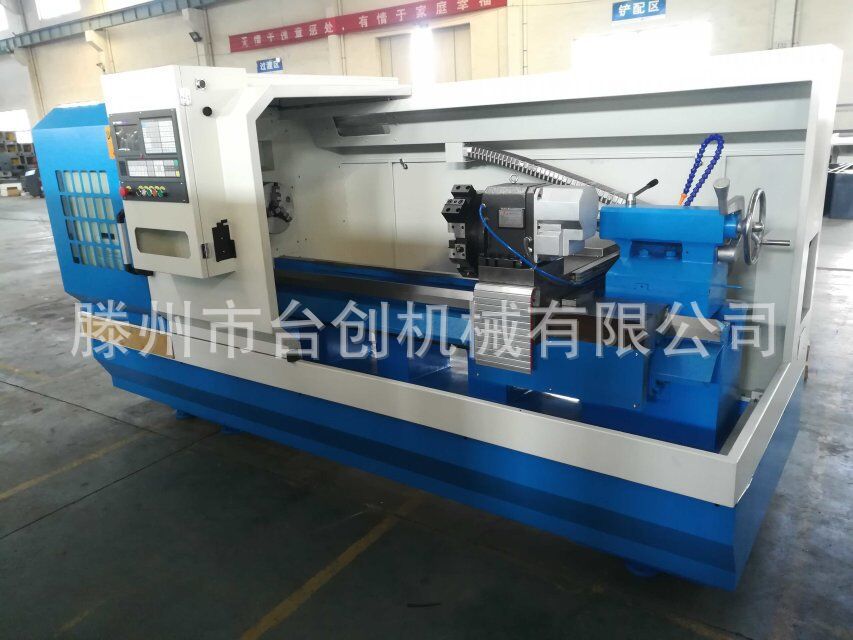

店长推荐 CAK6150数控车床 三档调速 沈阳数控车床

技术参数

Specifications

unit

CDK6150

床身上最大回转直径

Max.swing over bed

mm

Ф500

托板上最大回转直径

Max.swing over cross slide

mm

Ф280

最大加工长度

Max.processing length

mm

850/1500/2000

最大行程X/Z

X/Z axis travel

mm

X:220 Z:1050/1600/2100

主传动形式

Spindle transmission type

齿轮两档 档内无极

主轴转速级数

Spindle speed steep

无级变速

主轴转速范围

Spindle speed

rpm

L:70～560，H:200～1600

主轴端部形式

Spindle nose

C6

主轴孔直径

Thru-hole dia.of spindle

mm

52

主轴孔前端锥度

Spindle taper

MT6

主轴电机功率

Spindle motor

KW

7.5

卡盘尺寸

Chuck size

mm

250

滚珠丝杠直径×螺距（X/Z）

Ball screw dia.and pitch

mm

φ25X6/φ40X8

进给电机扭矩X/Z

X/Z axis feed motor torque

N.m

X:6 Z:10

进给电机功率X/Z

X/Z axis feed motor power

KW

X:1.5 Z:2.5

快移速度X/Z

X/Z axis fast moving speed

mm/min

X:6000  Z:8000

定位精度（X/Z）

X/Z axis Position accuracy

mm

0.02/0.025

重复定位精度（X/Z）

X/Z axis repeatability

mm

0.01/0.015

工件加工精度

Processing accuracy

IT6-IT7

工件表面粗糙度

Workpiece surface roughness

Ra1.6

尾座套筒直径

Tailstock sleeve dia.

mm

75

尾座套筒行程

Tailstock sleeve travel

mm

140

尾座套筒锥度

Tailstock sleeve taper

#

MT5

刀架形式

Tool post form

四工位电动刀架

刀具外形尺寸

Cutting tool shape size

mm

25X25

导轨形式

Guide form

平轨

总电源容量

Total power capacity

KVA

10

外形尺寸

Machine dimension(L×W×H）

mm

2500/3000/3500x1500X1650

机床重量

N.W.

kg

2000/2500/3000

序号

名称

数量

标准配置

1

数控系统

1/台

GSK980TB3

2

卡盘

1/台

K11-250

3

尾座

1/台

手动尾座

4

X向滚珠丝杠

1/台

国产

5

Z向滚珠丝杠

1/台

国产

7

X、Z向丝杠轴承

各1套/台

国产

8

X、Z向联轴器

各1套/台

国产外购

9

主 轴轴承

1套/台

国产P5级

10

机身铸造

1/台

采用优质树脂砂铸造

11

主轴总成

1套/台

装配式主轴

12

油   漆

1套/台

颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置

13

润   滑

1套/台

国产电动润滑油泵，润滑油路安装完毕

序号

配置名称

1

广数980TDC,KND,西门子，发那科系统

2

液压卡盘 液压尾座

3

六工位，八工位电动刀架，液压刀架

4

排屑器，全防护

序号

品名及规格

单位

数量

1

CNCx系统及电器柜

套

1

2

冷却装置

套

1

3

润滑装置

套

1

4

照明装置

套

1

5

可调整垫铁

套

1

6

三爪卡盘

套

1

7

开口扳手

套

1

8

螺丝刀

套

1

9

4/6/8mm内六角扳手

套

1

10

刀架扳手

套

1

11

卡盘扳手

套

1

12

装箱单

套

1

13

合格证明书

套

1

14

使用说明书

套

1

15

数控系统使用手册

套

1
